- Добавьте уровни в проект, если это не было сделано ранее.
Формообразующие элементы - перекрытия основаны на уровнях, определённых в проекте. См. раздел Добавление в проект уровней.
- Выберите формообразующий элемент.
Формообразующий элемент можно выбрать в виде проекта любого типа, включая планы этажа, потолка, фасада, сечения и 3D виды.
- Выберите вкладку "Изменить | Формообразующий элемент"
панель "Модель"
("Формообразующие элементы-перекрытия"). - В диалоговом окне "Формообразующие элементы - перекрытия" выберите каждый уровень, для которого требуется формообразующий элемент - перекрытие, и нажмите кнопку "ОК".
Если первоначально будет выбран уровень, который не пересекается формообразующим элементом, Revit не создаст формообразующий элемент - перекрытие для этого уровня. Однако если позднее изменить размер формообразующего элемента так, чтобы он пересекал заданный уровень, Revit создаст формообразующий элемент - перекрытие на этом уровне.

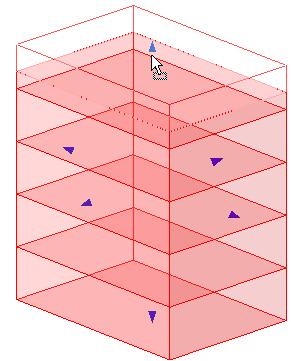

Формообразующие элементы - перекрытия
- Выберите формообразующий элемент - перекрытие, чтобы просмотреть его свойства (включая площадь, периметр, площадь наружной поверхности и объем) и назначьте вид использования. См. разделы Выбор формообразующих элементов-перекрытий и Свойства формообразующих элементов-перекрытий.
- Нанесите марки на формообразующие элементы-перекрытия. См. раздел Маркировка формообразующих элементов-перекрытий.
- Создайте этажи здания из формообразующих элементов - перекрытий. См. раздел Создание перекрытий по формообразующим элементам-перекрытиям.
После создания формообразующих элементов - перекрытий можно выполнить любое из следующих действий:
