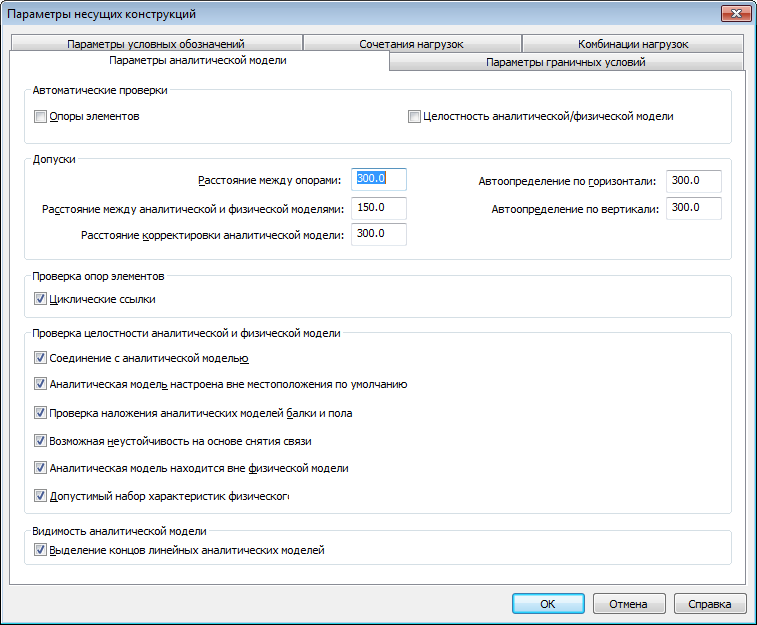

Вкладка "Параметры аналитической модели" в диалоговом окне "Параметры каркаса" позволяет управлять выполнением некоторых задач Revit, относящихся к аналитической модели. Все параметры в этом диалоговом окне относятся к конкретному проекту и хранятся внутри проекта.
Предусмотрены следующие параметры:
Автоматические проверки
Если функция автоматической проверки аналитической модели включена, при существовании возможной ошибки в аналитической модели проекта отображается предупреждение.
Используйте эти параметры, если большая часть конструкции уже смоделирована и требуется отслеживать, не приводят ли изменения, внесенные в модель, к появлению элементов без опор или потере целостности аналитической модели.
Не рекомендуется использовать эти параметры на ранних стадиях проекта. Число элементов без опор во время создания модели довольно значительно. Для получения дополнительной информации см. раздел Автоматические проверки.
- Опоры элементов. При отсутствии опоры элемента в процессе создания или изменения модели отображается предупреждение. Циклические ссылки можно определить в разделе "Проверка опор элементов" в этом диалоговом окне. См. раздел Проверка аналитической модели.
- Целостность аналитической/физической моделиПредупреждения отображаются при создании или изменении элемента для:
- всех несущих элементов без опоры;
- всех противоречий внутри аналитической модели;
- всех противоречий между аналитической и физической моделями;
- всех аналитических элементов без назначенного набора характеристик физического материала.
Параметры для этой проверки можно определить в разделах "Допуски" и "Проверка целостности аналитической/физической модели" в этом диалоговом окне.
Для получения дополнительной информации см. раздел Изменение избирательных критериев проверки и допусков.
Допуски
Параметры "Допуски" служат для установки допусков для проверки целостности аналитической/физической модели и для автоопределения аналитической модели.
- Расстояние между опорами.Максимальное допустимое расстояние между физической моделью элемента и физической модели поддерживающего элемента. При превышении этого допуска во время проверки целостности отображается предупреждение.
- Расстояние между аналитической и физической моделями.Максимальное допустимое расстояние между аналитической и физической моделями. При превышении этого допуска во время проверки целостности отображается предупреждение.
- Расстояние корректировки аналитической модели.Максимальное допустимое расстояние аналитической модели от местоположения по умолчанию. При превышении этого допуска во время проверки целостности отображается предупреждение.
- Автоопределение по горизонтали.Максимальное расстояние по горизонтали между аналитической и физической моделями. Автоматическая корректировка аналитической модели.
- Автоопределение по вертикали.Максимальное расстояние по вертикали между аналитической и физической моделями. См. раздел Автоматическая корректировка аналитической модели.
Для получения дополнительной информации см. раздел Изменение избирательных критериев проверки и допусков.
Проверка опор элементов
Параметр "Проверка опор элементов" используется во время автоматической или пользовательской проверки опор элементов.
- Циклические опорные элементы. Позволяет проверять круговое циклическое опирание.
Проверки целостности аналитической/физической модели
Эти параметры используются при автоматических или пользовательских проверках целостности аналитической/физической модели.
Для получения дополнительной информации см. раздел Изменение избирательных критериев проверки и допусков.
