Маркировка балочных систем в процессе размещения

При размещении балочных систем в существующем планировочном элементе возможны два конкурирующих способа размещения марок с использованием панели параметров. См. раздел Создание балочной системы одним щелчком мыши.

После выбора инструмента "Балочные системы" для размещения нового экземпляра балочной системы выполните следующие действия.

  1. Выберите вкладку "Изменить | Создать границу балочной системы"панель "Марка""Марки при размещении".
  2. На панели параметров выберите для параметра "Стиль марки" значение "Система" или "Каркас".

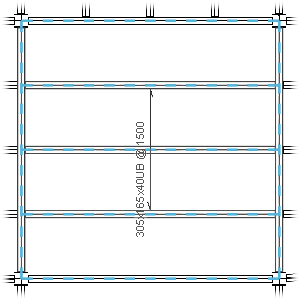

    Марки системы отображают марку пролета балочной системы по перпендикуляру к балкам системы при их размещении.

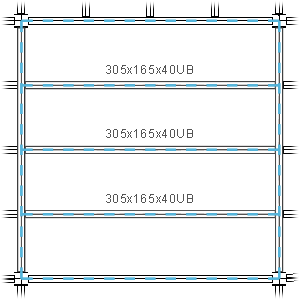

    Марки каркаса отображают марки несущего каркаса параллельно отдельным балкам системы при их размещении.

    Дополнительные сведения о марках системы и каркаса для балочных систем приведены в разделе Маркировка балочных систем.

  3. Разместите балочную систему.
