Создание балочной системы одним щелчком мыши

Для быстрого (одним щелчком мыши) создания балочной системы необходимо выполнение следующих условий.

• Балочную систему можно создать одним щелчком мыши только на виде в плане или на виде потолка с горизонтальной плоскостью эскиза. Если вид или плоскость эскиза по умолчанию не является уровнем, при выборе команды "Балочная система" осуществляется переход на вкладку "Создать границу балочной системы".
• При отсутствии замкнутого контура, состоящего из предварительно нарисованных опорных элементов (стен или балок) автоматически выполняется переход на вкладку "Создать границу балочной системы". Подробные сведения приведены в разделе Правила и образцы компоновки балочных систем.

ОПАСНО: Кривые стены и балки могут участвовать в создании замкнутого контура, но не могут быть элементами балочной системы, определяющими направление.

Создание балочной системы одним щелчком мыши

1. Выберите вкладку "Конструкция"панель "Конструкция""Балочная система".
2. Выберите вкладку "Изменить | Создать границу балочной системы"панель "Балочная система""Автоматическое построение балочной системы".
   Прим.: Для рисования эскиза балочной системы вручную выберите вкладку "Изменить | Создать границу балочной системы"панель "Балочная система""Эскиз балочной системы", чтобы открыть панель "Рисование".
3. На палитре свойств выполните следующие действия.
   • В разделе "Образец" выберите "Тип балки".
   • В разделе "Образец" в поле свойства "Правило компоновки" определите требования к интервалу размещения элементов балочной системы.
   • Если балки создаваемой балочной системы будут скошенными или расположенными на разных уровнях, выберите режим "3D".
   Прим.: Если требуется задать уклон 3D балочной системы в соответствии со стенами конструкции в проекте, на панели параметров установите флажок "Формирование уклона стенами".
4. (Необязательная операция) Определите марки для размещенной балочной системы. См. раздел Маркировка балочных систем в процессе размещения.

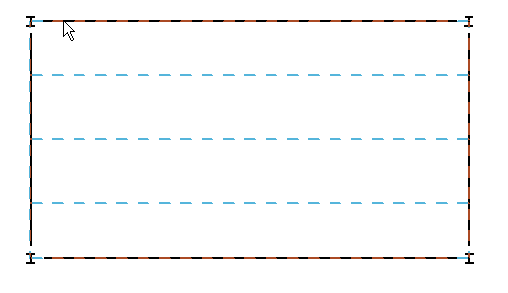

5. Наведите курсор на несущие элементы, к которым требуется добавить балочную систему, и щелкните мышью для ее добавления.

   Прим.: Балочная система принимает направление, параллельное ближайшему выбранному несущему элементу.

В приведенном выше примере не следует выполнять следующие операции.

• Строить одну балочную систему для нескольких областей. Балки, пересекающие балочную систему, не разрезают ее; поэтому в балочной системе, перекрывающей несколько квадрантов, не отображались бы пересечения ригелей и балок.
• Переносить балочную систему из одного квадранта в другой путем копирования/вставки в случае существенных различий по площади, форме и количеству опор.

Сведения о свойствах балочных систем см. в разделе Свойства типа для балочных систем.
