Маркирование балочных систем

Можно маркировать балочную систему марками каркаса или маркой пролета балочной системы.

Марки каркаса балочной системы Марки пролетов балочной системы

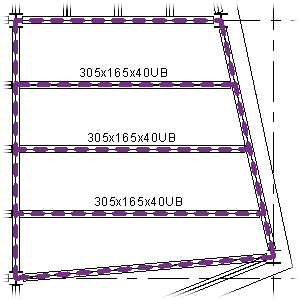

Марки каркаса являются марками несущего каркаса, которые по умолчанию выравниваются параллельно созданным в системе балкам и размещаются над ними по центру. Изменить местоположение этих марок можно с помощью инструмента аннотаций балок. См. раздел Инструмент "Аннотации к балкам".

Марки пролетов балочной системы являются уникальными для балочных систем. Это семейство (Structural Beam System Tag.rfa) обычно находится в следующей папке:

%ALLUSERSPROFILE%\Autodesk\<имя и версия программы>\Libraries\<язык и региональные параметры>\Annotations\Structural

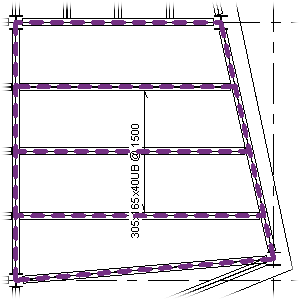

Эти марки отображаются как стрелка пролета, перпендикулярно созданным в системе балкам. В их метках указаны тип несущих конструкций и расстояние между балками в балочной системе ("тип балок" @ "шаг").
