Импорт элементов несущих конструкций

Элементами несущих конструкций в здании являются колонны, балки и раскосы. Они могут быть созданы в AutoCAD Architecture и импортированы в Revit в качестве справочной информации. Предусмотрена возможность ограниченного доступа в режиме "только чтение" к информации о частично разнесенных элементах AutoCAD Architecture, недоступных для выполнения каких-либо операций. Этой информацией можно пользоваться для справки при отслеживании элементов и их восстановлении в Revit.

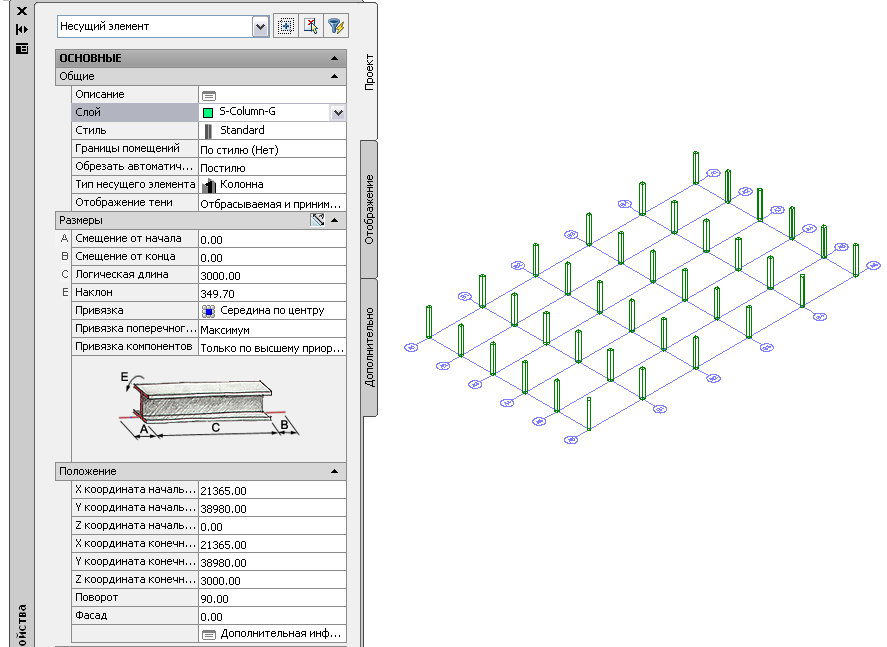

Колонны в AutoCAD Architecture

При импорте в AutoCAD Architecture сохраняются следующие свойства несущего элемента Revit.

Импортированный компонент дополнительно приобретает следующие свойства:

Импорт элементов несущих конструкций из AutoCAD Architecture

  1. Создайте или откройте проект Revit, в который требуется импортировать элементы несущих конструкций AutoCAD Architecture.
  2. В Диспетчере проектов выберите вид, на котором нужно отображать импортированные элементы.
  3. Выполните импорт чертежа AutoCAD Architecture в Revit, как описано в разделе Импорт и связывание файлов форматов САПР.

    При импорте файла DWG/DXF в Revit можно импортировать все слои, все видимые слои или выбранные слои. После импорта все или некоторые слои можно в любое время удалить из Revit.

    Импортированный чертеж отображается как отдельное обозначение импорта.

  4. Для получения дополнительных сведений об импортированных объектах выберите обозначение импорта, щелкните вкладку "Изменить | <имя файла>"панель "Импорт экземпляра" ("Запрос") и выберите блоки несущих элементов для создания запроса.

    В результате запроса отображается тип объекта, имя блока (совпадающее с именем импортированного чертежа), слой и имя стиля — при наличии у объекта этих свойств.

    Для выхода из режима запроса нажмите клавишу Esc.

    Прим.: Импортированный чертеж можно разнести полностью или частично. Для получения доступа к импортированным объектам AutoCAD Architecture, предназначенным только для чтения, выполняется частичное расчленение.
  5. Выберите вкладку "Изменить | <имя файла>"панель "Импорт экземпляра"раскрывающийся список "Расчленить" ("Частичное расчленение").

    Частичное расчленение импортированного чертежа позволяет отображать свойства отдельного объекта.

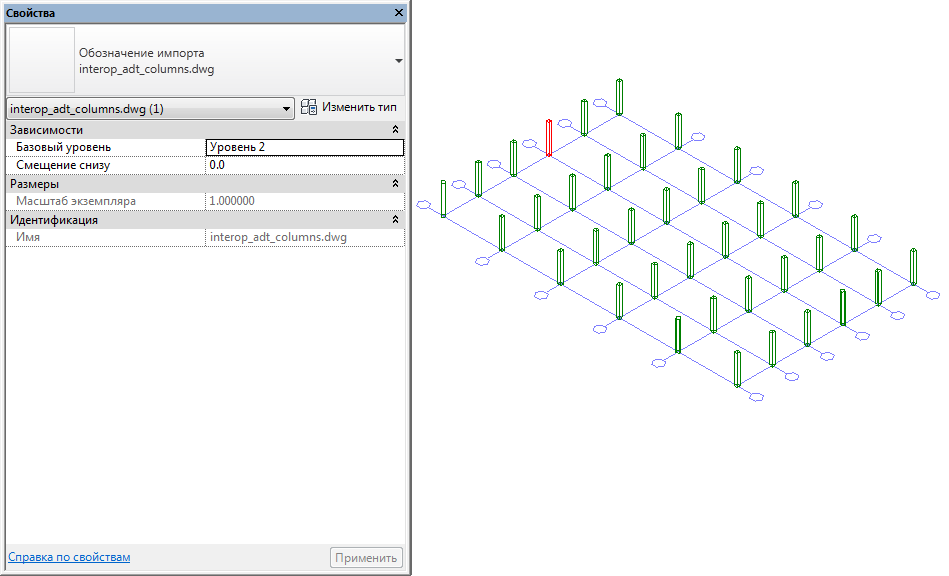

    Колонны AutoCAD Architecture после частичного разнесения в Revit

  6. Для создания несущего элемента Revit выберите вкладку "Главная"панель "Конструкция" и щелкните значок ("Балка"), ("Колонна") или ("Раскос").
  7. Наведите курсор на импортированный элемент и создайте новый элемент несущих конструкций одним из следующих способов:
    • При создании несущей колонны с помощью предварительного изображения колонны расположите колонну Revit внутри импортированной колонны AutoCAD Architecture и щелкните, чтобы разместить ее.
    • При создании балки или раскоса для построения нового объекта используйте контур импортированного объекта.
  8. При необходимости откорректируйте размеры нового элемента, чтобы более точно привести его в соответствие с импортированным объектом.
  9. Если чертеж не будет экспортироваться обратно в AutoCAD Architecture и в импортированной геометрии больше нет необходимости, удалите ее одним из следующих способов.
    • Выберите обозначение импорта импортированного объекта и нажмите клавишу Delete.
    • Выберите обозначение импорта, щелкните вкладку "Изменить | <имя файла>"панель "Импорт экземпляра" ("Удаление слоев") и удалите соответствующие слои импортированного чертежа.
    • Если чертеж был связан с Revit, выберите вкладку "Управление"панель "Управление проектом" ("Диспетчер связей)" и выгрузите импортированный чертеж из Revit.
      Прим.: При необходимости файл может быть загружен повторно впоследствии.

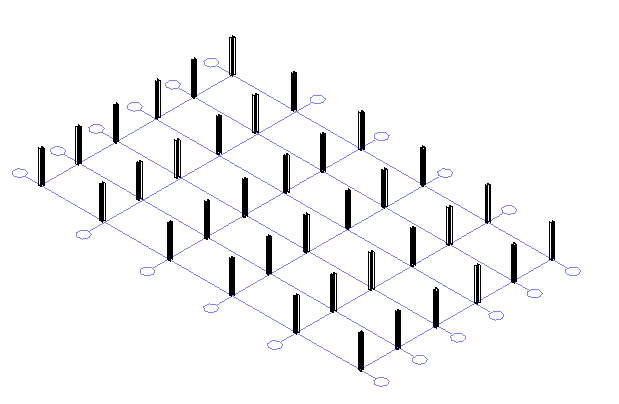

    Колонны Revit, созданные на основе импортированных колонн AutoCAD Architecture
