Секущие плоскости задают границы вида. Конечные точки секущих плоскостей привязываются и примыкают к стенам. Размеры видимой области фасада можно изменить, изменив размеры секущих плоскостей.
- На виде в плане выберите стрелку марки фасада.
Секущие плоскости отображаются в рабочей области.

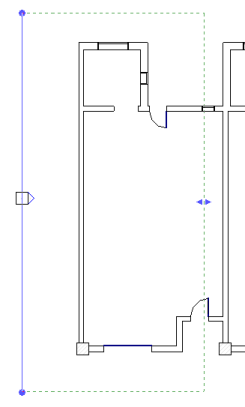

Пример
Прим.: Если дальняя секущая плоскость (зеленая пунктирная линия) невидима, на палитре свойств выберите значение параметра "Отсечение дальней плоскости". Подробные сведения приведены в разделе Подрезка вида дальней секущей плоскостью. - Размер секущей плоскости можно изменить путем перетаскивания синих точек или стрелок.
