Следующая процедура позволяет включить или отключить подчистку соединения стен на активном виде в плане, а также выбрать вариант подчистки.
- Выберите вкладку "Изменение"
панель "Геометрия"

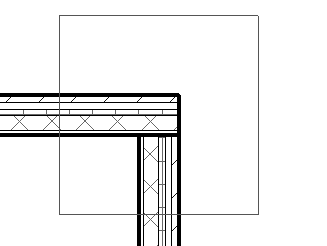

("Соединения стен"). - Наведите курсор на соединение стен и щелкните на появившемся сером квадрате.
- На панели параметров выберите требуемое значение из раскрывающегося списка "Представление":
- Подчистить. Отображение гладкого соединения. При выборе соединения для редактирования временно отображаются сплошные линии, указывающие место, где фактически оканчиваются слои стены; эти линии не выводятся на печать и отображаются только до завершения работы с инструментом "Соединения стен".
- Не подчищать.Отображается стыковое соединение торцов стен друг с другом, как показано на рисунке.
- Как задано для вида. Подчистка соединений стен выполняется в соответствии со значением свойства экземпляра "Отображение соединений стен" (см. раздел Свойства вида). Это свойство указывает, применяется ли подчистка к стенам всех типов или только к стенам данного типа.
- Подчистить. Отображение гладкого соединения. При выборе соединения для редактирования временно отображаются сплошные линии, указывающие место, где фактически оканчиваются слои стены; эти линии не выводятся на печать и отображаются только до завершения работы с инструментом "Соединения стен".
- Выберите "Изменить" для завершения работы с инструментом.
