Значение свойства "Использование несущих конструкций" для балки определяется в Revit автоматически на основе несущих элементов, которые служат опорой для балки. Значение параметра использования в конструкции определяет стиль линий балки в упрощенном виде.
Данный параметр можно изменить как до, так и после размещения балки, Изменить значение параметра "Использование в конструкции" можно в диалоговом окне "Стили объектов". Подробные сведения приведены в разделе Стили объектов. Параметр "Использование в конструкции" можно включить в спецификацию несущего каркаса, что позволяет рассчитывать количественные параметры ригелей, балок, прогонов-связей и горизонтальных раскосов. Подробные сведения приведены в разделе Изменение свойств спецификации.
Значения параметра "Использование в конструкции" для балок
Балки можно прикреплять к любым другим несущим элементам, в том числе к несущим стенам. Подробные сведения приведены в разделе Несущие стены.

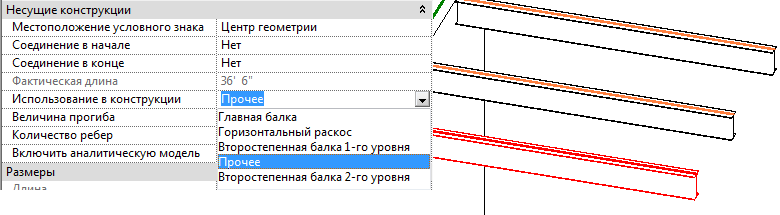

Используемое по умолчанию значение параметра "Использование в конструкции" можно изменить с помощью палитры свойств. В следующей таблице представлены автоматически задаваемые по умолчанию значения параметра "Использование несущих конструкций" для балок в зависимости от элементов, к которым они присоединяются.
| - | C | B | HB | G | J | P | O |
|---|---|---|---|---|---|---|---|
| Стена | G | O | HB | G | J | P | O |
| Колонна | G | O | HB | G | J | P | O |
| Раскос | O | O | O | O | O | O | |
| Горизонтальный раскос | HB | HB | HB | HB | O | ||
| Главная балка | J | J | P | O | |||
| Второстепенная балка 1-го уровня | P | P | O | ||||
| Второстепенная балка 2-го уровня | P | O | |||||
| Прочее | O | ||||||
| Расшифровка обозначений. HB: горизонтальный раскос; G: ригель; J: балка; P: прогон-раскос; O: другое. | |||||||
Сведения о свойствах балок приведены в разделе Свойства балок.
