Создание семейства заголовков фрагментов

Заголовок фрагмента — это обозначение, которое служит для указания на соответствующую границу фрагмента на исходном виде. Можно создать семейство заголовков фрагментов, в которых будет указан требуемый формат или размещена определенная информация.

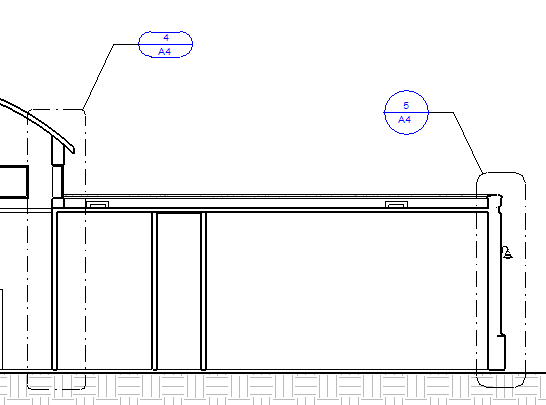

Марки фрагментов, использующие различные заголовки фрагментов

Для создания семейства заголовков фрагментов

1. Нажмите "Создать""Аннотационное обозначение".
2. В диалоговом окне "Открыть" выберите Callout Head.rft или M_Callout Head.rft.
3. Выберите вкладку "Создание"панель "Узел" ("Линия") и постройте эскиз заголовка фрагмента.

   См. раздел Элементы эскиза.

4. При необходимости щелкните значок ("Текст") для добавления текста к заголовку фрагмента.

   Этот текст остается постоянным для каждого фрагмента, использующего это семейство.

5. Добавьте метки в заголовок фрагмента.

   Метка представляет собой переменное значение, отображаемое в заголовке фрагмента. Например, заголовок фрагмента по умолчанию включает в себя номер узла и номер листа. При размещении фрагмента на листе заголовок фрагмента на исходном виде обновляется, отображая номер узла и номер листа для фрагмента.

   Для добавления метки в заголовок фрагмента выполните следующие операции:

   1. Выберите вкладку "Создание"панель "Текст" ("Метка").
   2. Переместите курсор в область рисования и щелкните на части заголовка фрагмента, в которой должна отображаться информация.
   3. В диалоговом окне "Редактировать метку" в разделе "Параметры категории" выберите поле для размещения в заголовке фрагмента.
   4. Щелкните значок ("Добавить параметры в метку").
   5. Нажмите "ОК".
6. При необходимости добавьте цветовые области, области маскировки или другие детали в заголовок фрагмента.
7. На панели быстрого доступа нажмите (Сохранить) и задайте имя и местоположение для нового семейства заголовков фрагментов.
8. Для загрузки семейства заголовков фрагментов в открытые проекты щелкните значок ("Загрузить в проект").
