Расчет энергопотребления с использованием концептуальных формообразующих элементов — Быстрый запуск

Прим.: Доступно в разделе Преимущества для подписчиков Autodesk®.

Ниже описаны способы выполнения расчета энергопотребления с использованием концептуальных формообразующих элементов в Revit. Следуйте этим инструкциям для быстрого создания моделирования по базовой линии, использующего настройки энергопотребления по умолчанию. См. раздел Расчет энергопотребления с использованием концептуальных формообразующих элементов - подробное описание рабочего процесса, чтобы понять способ изменения концептуальной модели и ее параметры энергопотребления для более детального анализа.

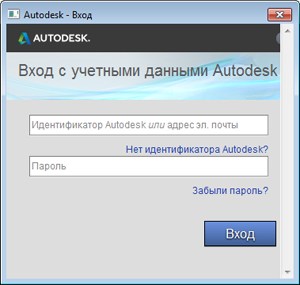

1.	Войдите в Autodesk 360	Для использования этой функции необходимо выполнить вход в Autodesk 360. Нажмите кнопку "Вход в систему" Вход в Autodesk 360 и введите идентификатор Autodesk и пароль.
2.	Создайте формообразующую модель.	Создайте формообразующую модель. Для расчета можно загрузить в проект семейство формообразующих элементов или создать контекстный формообразующий элемент непосредственно в проекте.
3.	Добавьте формообразующие элементы-перекрытия.	Выберите в среде проекта формообразующую модель и добавьте формообразующий элемент-перекрытие.
4.	Установите концептуальные формообразующие элементы в качестве основы для аналитической модели энергопотребления.	Выберите вкладку "Анализ"панель "Расчет энергопотребления" "Использовать концептуальную формообразующую модель".
5.	Создайте модель энергопотребления.	Выберите вкладку "Анализ"панель "Расчет энергопотребления" panel"Параметры энергопотребления". В диалоговом окне Параметры энергопотребления выполните следующие действия: В поле "Тип здания" просмотрите типы занятости, присвоенные зданиям, и измените их при необходимости. В поле "Местоположение" просмотрите географические местоположения, определенные для проекта, и измените их при необходимости. Выберите вкладку "Анализ"панель "Расчет энергопотребления" "Включить модель энергопотребления".
6.	Запустите моделирование энергопотребления.	Откройте 3D вид формообразующей модели и выберите вкладку "Расчет"панель "Расчет энергопотребления""Запуск моделирования энергопотребления".
7.	Присвойте расчету имя и укажите проект Green Building Studio.	Укажите в диалоговом окне "Запуск моделирования энергопотребления" имя расчета, а также определите необходимость создания нового или использования существующего проекта Green Building Studio. Затем нажмите кнопку "Продолжить".
8.	Отображение моделируемых элементов.	На текущем виде отображаются формообразующие зоны и экраны, а также их временные элементы размеров, не включенные в моделирование.
9.	Щелкните имя моделирования.	По завершении расчета появится соответствующее сообщение. Щелкните имя расчета в сообщении для просмотра результатов моделирования. Либо перейдите на вкладку "Расчет"панель "Расчет энергопотребления""Результаты и сравнение" и выберите расчет в дереве проекта.
10.	Просмотр результатов моделирования.	В диалоговом окне Результаты и сравнение просмотрите результаты расчета. Совет: Используйте вкладку "Параметры" для выбора таблиц, включенных в результаты, а также для настройки отображения данных расчета энергопотребления на вкладке "Результаты".
11.	Внесите необходимые изменения, проведите моделирование и сравнение.	При необходимости измените формообразующую модель и параметры энергопотребления. После этого повторите шаги 4-7 для выполнения моделирования измененной модели. Для параллельного сравнения результатов моделирования выберите расчеты и нажмите кнопку "Сравнить" на панели инструментов.
