Общие сведения о расчетах инсоляции

Расчеты инсоляции, показывающие влияние естественного освещения и теней на элементы проекта, предоставляют полезную информацию, которая упрощает проектирование эффективного самонагрева конструкции за счет солнечной радиации. Расчеты инсоляции обеспечивают визуальное представление площадки с тенями от элементов рельефа и окружающих зданий, а также мест проникновения естественного света в здание в зависимости от даты и времени суток.

Создавать расчеты инсоляции можно с помощью траектории солнца или в диалоговом окне "Параметры солнца", а также с применением сочетания обоих методов. Каждый из методов создания расчетов инсоляции обладает определенными преимуществами.

Траектория солнца

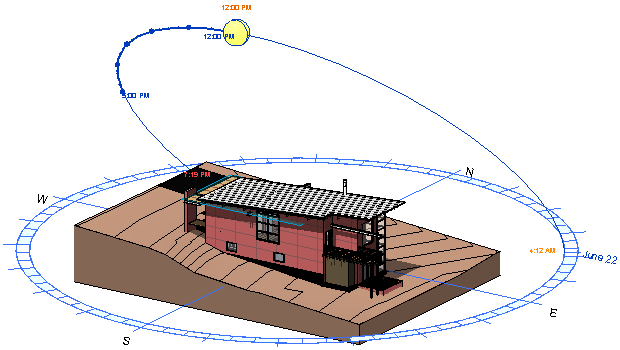

Траектория солнца — это визуальное представление области перемещения солнца по небу в географическом местоположении, заданном для проекта. Траектория солнца отображается в контексте проекта и включает в себя экранные элементы управления, позволяющие задать положение солнца в любой точке области его перемещения от восхода до захода в любой день года.

Диалоговое окно "Параметры солнца"

В диалоговом окне "Параметры солнца" предоставляет доступ к наборам параметров, определяющим положение солнца, общим параметрам солнца, параметрам освещения для конкретных видов, интервалам времени и параметрам нулевой плоскости.

Одновременное использование траектории солнца и диалогового окна "Параметры солнца"

Для наиболее эффективного применения расчетов инсоляции рекомендуется отобразить траекторию солнца и по мере необходимости открывать диалоговое окно "Параметры солнца" с помощью контекстного меню траектории солнца. Одновременная работа с траекторией солнца и с диалоговым окном "Параметры солнца" позволяет использовать преимущества обоих методов: наглядные интерактивные элементы управления, относящиеся к траектории солнца, и доступ к наборам параметров и общим параметрам в диалоговом окне.

Прим.: Время, указанное на траектории солнца и в диалоговом окне "Параметры солнца", является местным временем для местоположения проекта. Положение солнца на его траектории показано в соответствии с солнечным временем, которое может отличаться от местного времени на час или более в зависимости от местоположения: в полдень по солнечному времени солнце находится в наивысшей точке траектории.
