В Revit имеется несколько вариантов построения дуг:
- Дуга по начальной точке, конечной точке и радиусу
Для задания дуги по начальной точке, конечной точке и радиусу необходимо построить хорду, соединяющую два конца дуги, а затем с помощью третьей точки указать угол или радиус.

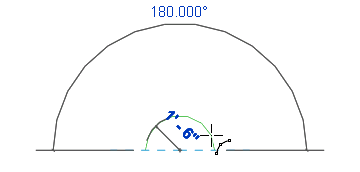

- Дуга по центру и конечным точкам
Чтобы создать дугу по центру и конечным точкам, необходимо сначала указать радиус дуги, а затем задать угол. Используя этот метод, нельзя задать дугу, большую чем 180 градусов, но можно изменить дугу после того, как она создана.

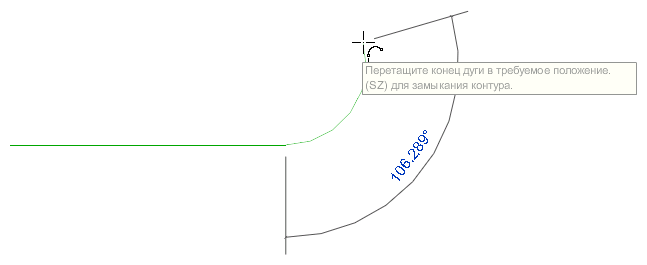

- Дуга с касанием в конечной точке
Касательные дуги можно создавать от конечных точек существующих стен или линий.

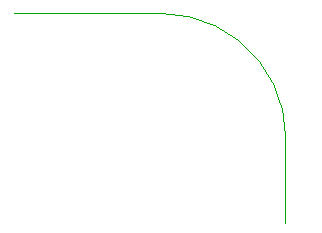

- Сопряженная дуга
Сопряженные дуги используются при построении закругленных углов.
Дополнительные сведения о зависимостях в эскизах дуг см. в разделе GUID-ED1582A8-E1A3-4561-AD8D-50DAC39F43F6.htm#WS1A9193826455F5FF662FFB11407B58D52A25.
