Изменение арматурного стержня

Выбор нового арматурного профиля

  1. Выберите арматурный стержень, который требуется отредактировать.
  2. Выберите новый профиль в раскрывающемся списке "Тип арматурных профилей" на панели параметров.
  3. Необязательная операция. Для выбора в обозревателе арматурных профилей нажмите на панели параметров.

    Арматурный стержень будет сохранять зависимость от своей основы. Однако существенные изменения профиля могут привести к удлинению арматурного стержня за пределы опорного защитного слоя основы.

  4. Арматурный стержень будет сохранять зависимость от своей основы. Однако существенные изменения профиля могут привести к удлинению арматурного стержня за пределы опорного защитного слоя основы.

Выбор нового типоразмера арматурных стержней

  1. Выберите арматурный стержень, который требуется отредактировать.
  2. В списке "Выбор типа" в верхней части палитры свойств выберите требуемый тип арматурного стержня.
  3. Размер арматурного стержня может привести к изменению арматурного профиля и, вероятно, к сбою, если радиус изгиба (сопряжения) слишком велик для текущей конфигурации.

Редактирование эскиза арматурного стержня

  1. Выберите арматурный стержень, который требуется отредактировать.
  2. Выберите вкладку "Изменение | Несущая арматура"панель "Режим" "Редактировать эскиз".

    Для выбранного арматурного стержня активизируется режим построения эскиза.

  3. Измените эскиз арматурного стержня при помощи инструментов на вкладке "Изменить <элемент>".
  4. Выберите вкладку "Изменение | Несущая арматура" > "Редактирование эскиза арматурного стержня"панель "Режим" "Завершить режим редактирования".

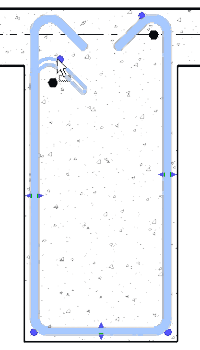

Ручки формы

Гибкая геометрия арматурного стержня регулируется с помощью нескольких ручек:

  • Для регулировки формы стержня используются:
    • ручки на каждом конце стержня (синие кружки)
    • ручки на каждом ребре (синие треугольники)
  • При помощи дополнительной ручки можно регулировать расположение плоскости, в которой лежит арматурный стержень
  • Еще одной ручкой можно регулировать длину набора арматурных стержней.

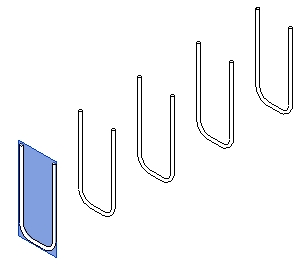

Плоскость определяет каждую ручку, которую можно ограничить в направлении, перпендикулярном плоскости. Плоскости, используемые для размещения арматурного стержня, и плоскости для определения длины явно видны на приведенных выше рисунках. Плоскости, определяющие ручки формы арматурных стержней, видны на следующем рисунке.

При перемещении выполняется привязка сегментов и их присоединение к защитному слою основы.

Режимы привязки арматурных профилей

В силу особенностей опорных элементов защитного слоя армирования и способа размещения арматурных стержней привязка арматурных стержней к объектам среды Revit, таким как точки привязки и линии привязки, не выполняется. На изменение размеров и других свойств арматурного стержня влияет только опорный элемент защитного слоя армирования основы, в которой он размещен.

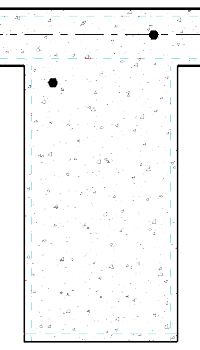

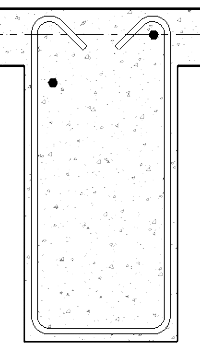

Поперечный разрез бетонной основы с опорным элементом защитного слоя армирования Размещение арматурного стержня по умолчанию на опорном элементе защитного слоя армирования Привязка к опорному элементу защитного слоя армирования с помощью элементов управления арматурными профилями

Если требуется отредактировать арматурный стержень в соответствии с окружающими объектами Revit, отменив стандартные правила привязки к опорным элементам защитного слоя армирования, можно выбрать для корректировки отдельные элементы арматурного стержня.

Наведите курсор на элемент арматурного стрежня и нажмите клавишу TAB. Теперь можно отредактировать элемент, для которого выполнена привязка по стандартным правилам.

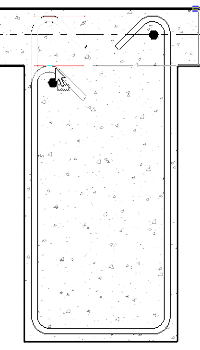

Привязка к кромке присоединенного элемента путем выбора прямолинейного сегмента арматурного стержня

Привязка допусков

Чтобы привязать ручку арматурного стержня к покрытию или к ручке арматурного стержня хомута, ручки должны изначально находиться на небольшом расстоянии (допуск) от опорной плоскости покрытия или ручки.

Для зависимостей покрытия арматурного стержня допуск составляет 1/2 * диаметр стержня.

Для зависимостей других арматурных стержней (хомута) допуск равен 1/2 * (диаметр стержня + диаметр стержня хомута).
