Соединение бетонных элементов выполняется автоматически без участия пользователя. Во всех видах проекта соединения бетонных элементов представлены в виде единого объема. Отдельные элементы, участвующие в соединении, можно редактировать и перемещать в пределах обычного диапазона и с учетом обычных ограничений для этих элементов.
Прим.: При использовании инструмента "Отсоединить элементы геометрии" (см. раздел
Отсоединение геометрии) функция автоматического соединения элементов отключается. Для повторного включения функции автоматического соединения бетонных элементов следует воспользоваться инструментом "Присоединить элементы геометрии" (см. раздел
Присоединение геометрии).
| Примеры соединений бетонных элементов |
|---|
|
3D вид соединения двух балок и колонны
|
Поперечное сечение соединения колонны и балки
|
|
|
|
|

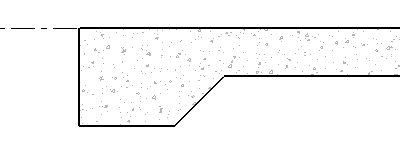

Поперечное сечение соединения несущего перекрытия и ребра перекрытия
|
|
|
Бетонные балки, участвующие в таких соединениях, должны обладать одним из указанных ниже свойств, в противном случае они функционируют так же, как в предыдущих версиях, и их потребуется соединять вручную.
- Прямоугольное поперечное сечение с вариантами значений угла поворота 0, 90, 180 и 270 градусов.
- Трапециевидное, тавровое поперечное сечение или сечение в форме уголка со значением угла поворота 0 градусов.
Также действуют следующие ограничения, связанные с соединениями.
- Для новых элементов соединения ручки формы не предусмотрены.
- Изменения параметров типоразмера не приводят к автоматическому обновлению геометрии соединений бетонных элементов.
- При соединении армированных бетонных элементов ссылка на защитный слой армирования становится общей для этих элементов. См. раздел Защитный слой арматуры.
