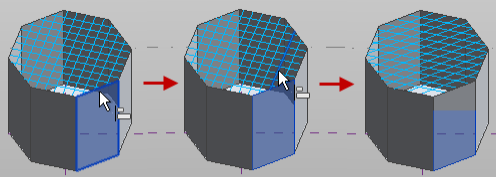

Выравнивание сетки UV можно выполнять на плоской разделенной поверхности с помощью прямого ребра поверхности в качестве опорного элемента или внешнего опорного элемента. Этот метод позволяет вращать сетку для выравнивания относительно выбранных ребер.
- Выберите в среде концептуального проектирования плоскую разделенную поверхность, которую требуется скорректировать.
- Выберите элемент "Изменить | Разделенная поверхность"
панель "Изменить"
(Выровнять). - Выберите на разделенной поверхности ребро, которое требуется выровнять.
- Выберите на разделенной поверхности линию сетки U или V.
Разделенная поверхность обновляется для выравнивания выбранной линии сетки U или V в соответствии с ребром разделенной поверхности. Параметры поворота на разделенной поверхности также обновляются для отражения нового угла.
