Параметры момента для балки ("Соединение момента в начале" или "Соединение момента в конце") позволяют отображать обозначения точки приложения момента или соединения консоли. Данные параметры описывают соответственно начальную или конечную точку балки. Допустимые значения этого параметра: "Нет", "Пределы момента" и "Момент консоли".
Отображение обозначения момента
- Выберите балку.
- На палитре свойств в разделе "Несущие конструкции" введите значение параметра "Соединение в начале" или "Соединение в конце" и нажмите кнопку "Применить".

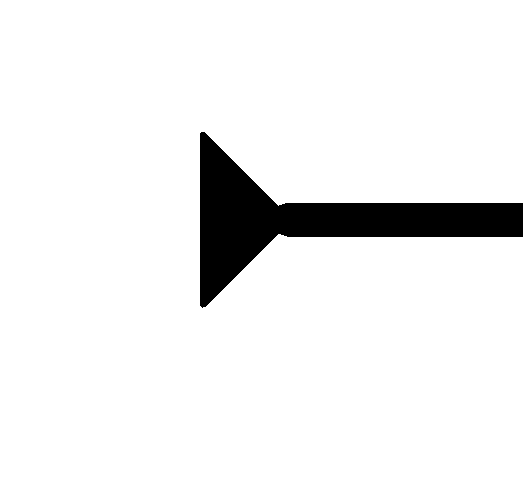

Обозначение точки приложения момента, при отображении которого используется параметр соединения с изгибной нагрузкой

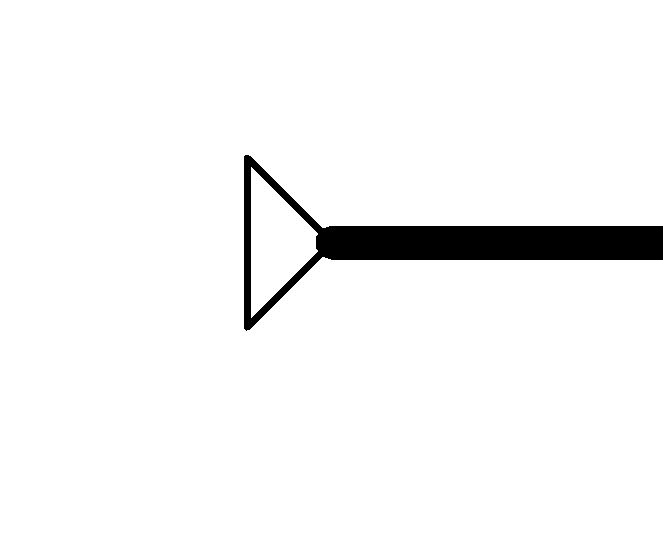

Обозначение соединения консоли, отображаемое при применении параметра соединения с изгибной нагрузкой
Загружать и назначать семейства обозначений соединений можно на вкладке "Параметры условных обозначений".
