С помощью инструмента "Сетка" можно выбрать линии сетки для автоматического размещения балок между другими несущими элементами (колоннами, несущими стенами или другими балками). Например, на линии сетки могут быть размещены две несущие колонны. Балки также можно размещать между колоннами и несущими стенами.
Размещение балок с помощью инструмента "Сетка"
- Выберите вкладку "Конструкция"
панель "Конструкция"
"Балка". - Выберите вкладку "Изменить | Координаты Балка"панель "Несколько""По линиям сетки".
- Выберите линию сетки для размещения балок.

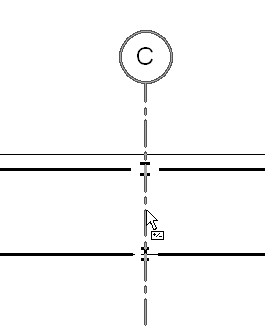

Выбор линии сетки
Балки размещаются между колоннами, как показано на рисунке.

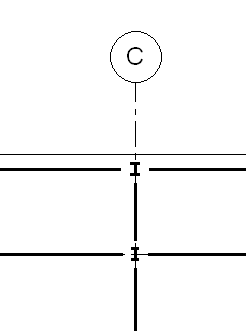

Размещение балок между колоннами
Сетки в проекте являются удобным средством размещения балок, а также колонн. Предусмотрена возможность автоматического размещения балок в выбранном диапазоне линий сетки.
Автоматическое построение эскиза балок с помощью инструмента "Сетка"
- Выберите вкладку "Конструкция"панель "Конструкция" "Балка".
- На палитре свойств выполните следующие действия.
- Выберите типоразмер балки в раскрывающемся списке "Выбор типа".
- Измените параметры балки.
- На панели параметров выберите значение в раскрывающемся списке "Использование несущих конструкций".
- Выберите вкладку "Изменить | Координаты Балка"панель "Несколько""По линиям сетки".

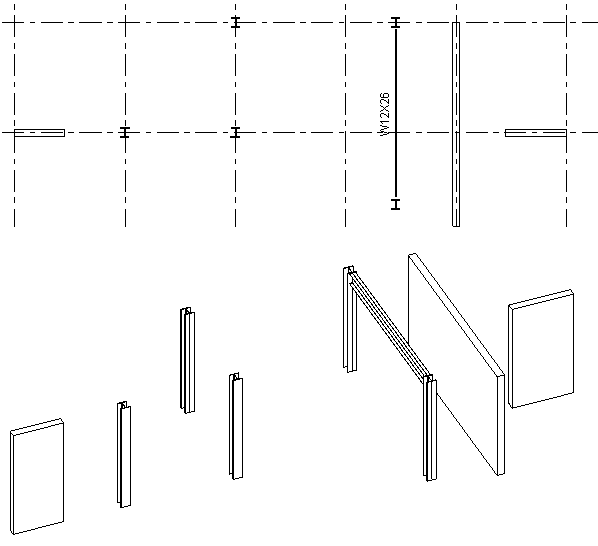

Ниже изображены несущие стены, колонны и балка на виде в плане и 3D виде. В данном случае можно использовать сетку для автоматического размещения большей части балок.
- Выберите линию сетки, вдоль которой требуется поместить балку.
Если требуется выбрать несколько линий сетки, выбирайте их при нажатой клавише Ctrl.

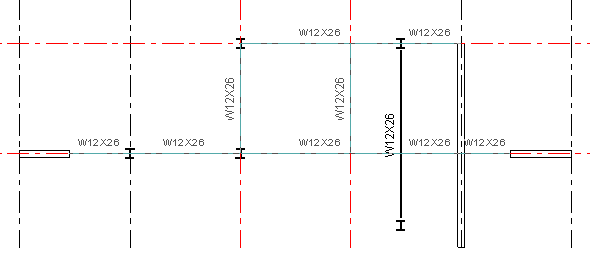

На иллюстрации ниже выделены линии сетки для автоматического размещения балок между существующими колоннами, стенами и балками.
- Выберите "Изменить | Координаты Балка" > "По линиям сетки"панель "Несколько""Готово". Совет: Для выбора нескольких линий сетки можно использовать рамку.

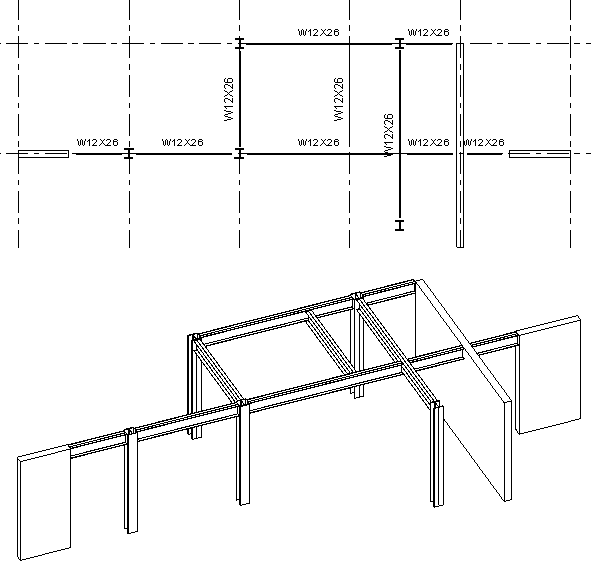

Ниже показано расположение балок между колоннами, стенами и другими опорными балками. Вновь созданная балка не пересекает перпендикулярную ей первоначальную балку.
- Выполняется сканирование всех возможных опор, пересекающих линию сетки, таких как колонны, стены и балки.
- Если стена расположена на линии сетки, балка не размещается на стене. Концы стены используются в качестве опоры.
- Если балка пересекает и перекрывает линию сетки, то она считается промежуточной опорой. Эта балка служит опорой вновь созданным на этой же линии сетки балкам.
- Если балка пересекает, но не перекрывает линию сетки, то она опирается на вновь созданную на линии сетки балку.
Revit размещает балки на линиях сетки следующим образом:
Дополнительные сведения об использовании балок в конструкциях, на основе которых создаются элементы, см. в разделе Использование несущих конструкций балок.
