Размещение нескольких колонн по сетке

1. Щелкните на ленте элемент "Несущая колонна".

   Путь поиска


   Вкладка "Конструкция"панель "Конструкция""Несущая колонна"
   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Колонна""Несущая колонна"
2. Выберите вкладку "Изменение | Размещение несущей колонны"панель "Несколько""На линиях сетки".

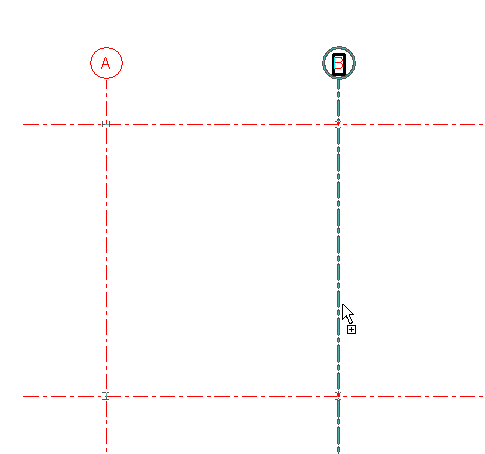

3. Выберите несколько пересечений линий сетки. Подробные сведения приведены в разделе Выбор элементов.


   Размещение колонн по сетке

   Прим.: Колонна размещается в каждой точке пересечения выбранных линий сетки. Фактически колонны создаются только в момент нажатия кнопки "Готово".
4. Для поворота всех создаваемых колонн нажмите клавишу пробела.
5. Нажимайте клавишу пробела до тех пор, пока колонны не будут расположены в требуемой ориентации.
6. Чтобы разместить колонны в других пересечениях сетки, выберите эти пересечения рамкой, удерживая нажатой клавишу Ctrl.
7. Для создания колонн выберите вкладку "Изменение | Размещение несущих колонн" > "На пересечении линий сетки"панель "Несколько""Готово".
