Имеются самые разные возможности создания софитов. В данном примере софит создается на основе двухконтурного эскиза, расположенного между стеной и крышей. Этот софит связан со стенами и крышей. Неассоциативные софиты создаются в режиме построения эскизов с помощью инструмента "Линии".
- Перейдите на вкладку "Архитектура"
панель "Формирование"раскрывающийся список "Крыша"
("Крыша: софит"). - Выберите вкладку "Изменить | Создать границу подшивной доски"панель "Рисование"
("Выбрать кромки крыши"). В результате применения этого инструмента создается заблокированная эскизная линия.
- Выделите крышу и выберите ее щелчком мыши.

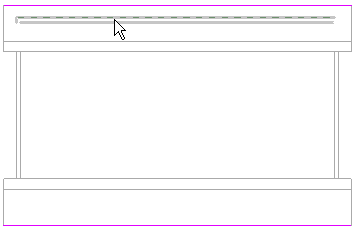

Крыша, выбранная с помощью инструмента "Выбрать кромки крыши"
- Щелкните вкладку "Изменить | Создать границу подшивной доски"панель "Рисование"
("Выбрать стены"), выделите наружные грани стены под крышей и выберите их щелчком мыши.

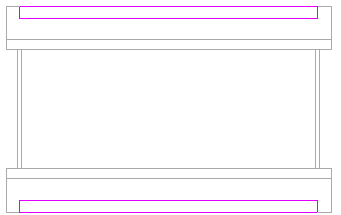

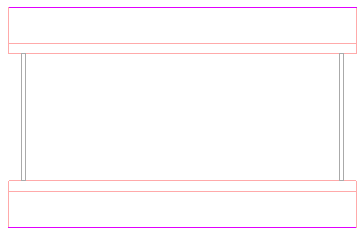

Стена, выделенная для построения линии софита

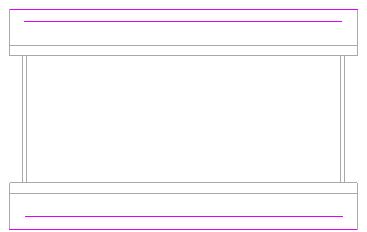

Линии эскиза для софита после выбора стен
- Обрежьте лишние концы эскизных линий и замкните эскизный контур.
- Щелкните на значке
("Выход из режима редактирования"). Для удобства просмотра подшивной доски создайте вид разреза посредством вида в плане, на котором показано соприкосновение стены с крышей.
Крыша, софит и стена на разрезе
Прим.: Для соединения софита и крыши на предыдущей иллюстрации был использован инструмент "Присоединить элементы геометрии". Завершите формирование изображения, соединив подшивную доску со стеной, а стену с крышей.Можно создать наклонную подшивную доску, нарисовав направление уклона или изменив свойства граничной линии. См. раздел Поверхности с уклоном.
