Вставка наклонной несущей колонны на видах фасадов и разрезах

1. Откройте фасад или разрез проекта.
2. Щелкните на ленте элемент "Несущая колонна".

   Путь поиска


   Вкладка "Конструкция"панель "Конструкция""Несущая колонна"
   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Колонна""Несущая колонна"
3. В диалоговом окне "Рабочая плоскость" определите верхнюю часть и основание колонны, если ссылка привязки недоступна. См. раздел Задание рабочей плоскости.
   Прим.: Если требуется, чтобы один из концов колонны определялся ранее размещенным элементом несущей конструкции, установите флажок "3D привязка" на панели параметров. Это наиболее точный метод размещения.
4. Выберите вкладку "Изменить | Размещение несущей колонны"панель "Размещение""Наклонная колонна".
5. На палитре свойств выберите типоразмер несущей колонны в раскрывающемся списке "Выбор типа".

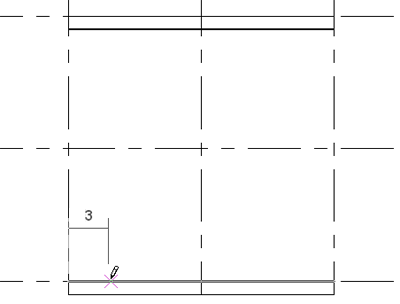

6. Щелкните в точке, в которой должна начинаться колонна, используя для справки временные размеры.

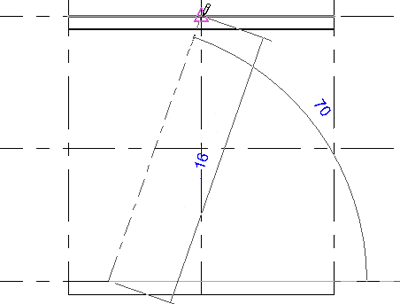

7. Щелкните в точке, в которой должна заканчиваться колонна, используя для справки временные размеры.

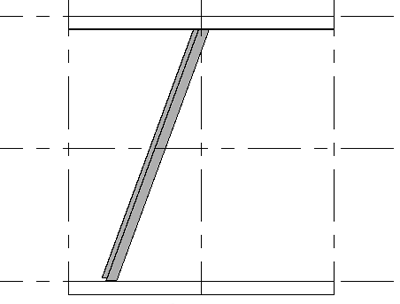

Вставляется колонна, определенная двумя щелчками и соответствующими им уровнями.
