Перекрытия часто используются в качестве компонентов пола и фундамента. Можно создать перекрытия в AutoCAD Architecture, и использовать их в качестве базы для дублирования контуров или воссоздания перекрытий в Revit.
При импорте в AutoCAD Architecture сохраняются следующие свойства перекрытия Revit:
- Описание компонента: список компонентов перекрытия, их материалы и размеры
- Толщина перекрытия
- Имя стиля в AutoCAD Architecture
- Имя типа (перекрытие)
Импортированное перекрытие дополнительно приобретает следующие свойства:
- Нижний (базовый) уровень
- Смещение снизу (базовое смещение)
- Масштаб экземпляра (определяется при импорте)
- Имя экземпляра (имя импортированного файла DWG)
Импорт перекрытия из AutoCAD Architecture
- Создайте или откройте проект Revit, в который требуется импортировать перекрытие AutoCAD Architecture.
- В Диспетчере проектов выберите вид, на котором требуется отображать импортированное перекрытие.
- Выполните импорт чертежа AutoCAD Architecture в Revit, как описано в разделе Импорт и связывание файлов форматов САПР.
При импорте файла DWG/DXF в Revit можно импортировать все слои, все видимые слои или выбранные слои. После импорта все или некоторые слои можно в любое время удалить из Revit.

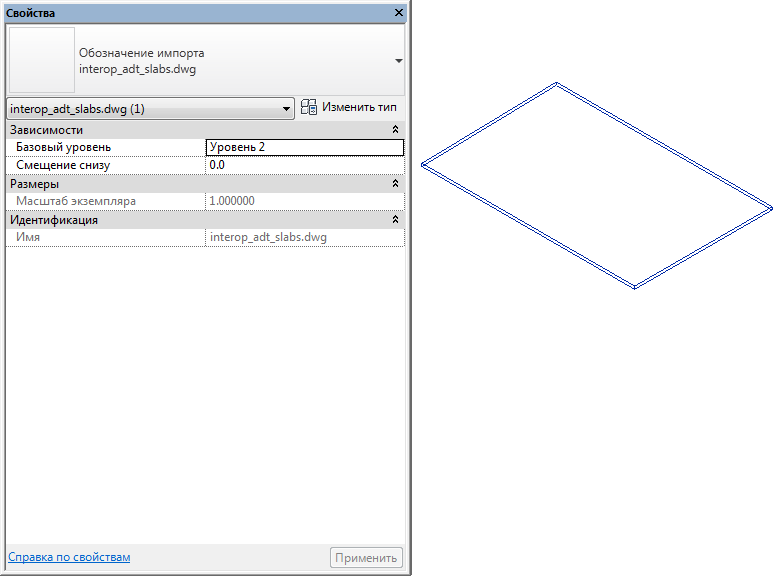

Импортированный чертеж отображается как отдельное обозначение импорта.
- Для получения дополнительных сведений об импортированных объектах выберите обозначение импорта, щелкните вкладку "Изменить | <имя файла>"
панель "Импорт экземпляра"
("Запрос") и выберите блоки перекрытий для создания запроса. В результате запроса отображается тип объекта, имя блока (совпадающее с именем импортированного чертежа), слой и имя стиля - при наличии у объекта этих свойств.
Для выхода из режима запроса нажмите клавишу Esc.
Прим.: Импортированный чертеж можно разнести полностью или частично. Для работы с импортированными несущими объектами выполните частичное расчленение. - Выберите вкладку "Изменить | <имя файла>"панель "Импорт экземпляра"раскрывающийся список "Расчленить"
("Частичное расчленение"). Частичное расчленение импортированного чертежа позволяет отображать свойства отдельного объекта.
Перекрытие AutoCAD Architecture после частичного разнесения в Revit
- Для создания перекрытия Revit перейдите на вкладку "Конструкция"панель "Фундамент"раскрывающийся список "Перекрытие"
("Фундаментная плита"). - Выберите вкладку "Изменить | Создать массив пола"панель "Рисование"
("Линия"). - Повторите форму импортированного перекрытия.
- Щелкните на значке
("Выход из режима редактирования"). - Если чертеж не будет экспортироваться обратно в AutoCAD Architecture и в импортированной геометрии больше нет необходимости, удалите ее одним из следующих способов.
- Выберите обозначение импорта импортированного перекрытия и нажмите клавишу Delete.
- Выберите обозначение импорта, щелкните "Изменить | <имя файла>"панель "Импорт экземпляра"
("Удаление слоев") и удалите все слои с перекрытием. - Если чертеж был связан с Revit, выберите вкладку "Управление"панель "Управление проектом"
("Диспетчер связей") и выгрузите связанный чертеж из Revit. Прим.: При необходимости файл может быть загружен повторно впоследствии.
