Переопределение значения постоянного размера или метки с текстом равенства

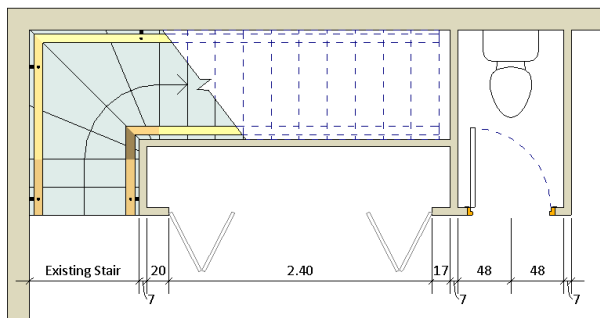

Значение постоянного размера или метку с текстом равенства (EQ) можно заменить пользовательским текстом, как показано на следующем рисунке.

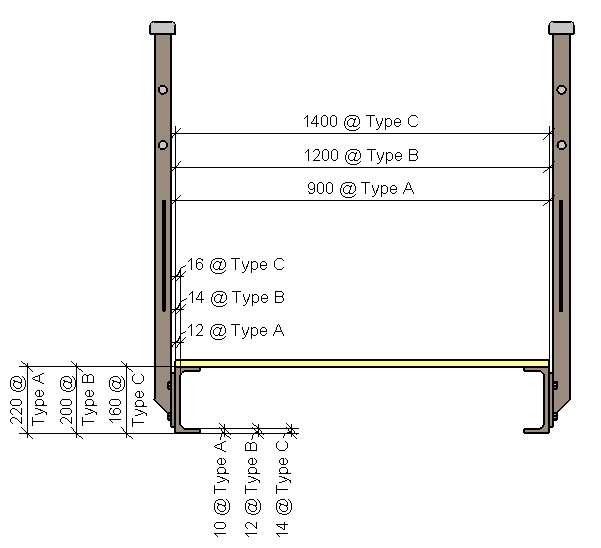

Также можно заменить размерное число его вариантами в пределах класса элемента, как показано ниже.

Значение постоянного размера или метку с текстом равенства (EQ) невозможно заменить числовым значением.

Переопределение значений размеров или метки текста равенства

  1. В области рисования выберите размер, который требуется изменить.
  2. Щелкните значение размера или метку с текстом равенства.
  3. В диалоговом окне "Размерный текст" для параметра "Размерное значение" выберите "Заменить текстом".
  4. В текстовом поле введите текст, который должен отображаться.
  5. По желанию введите текст в поля "Верхний индекс" и/или "Нижний индекс".
  6. Нажмите "ОК".
