Постоянные размеры

Постоянный размер — это размер, специально устанавливаемый пользователем. Возможны два состояния отображаемых постоянных размеров: они могут быть доступными или не доступными для редактирования. Постоянный размер доступен для редактирования, когда геометрия, к которой он относится, выбрана для изменения.

Если геометрический объект, к которому относится постоянный размер, не выбран для изменения, отображается истинное значение размера, недоступное для редактирования. Таким образом удается исключить загромождение графической области размерами, если их не требуется изменять.

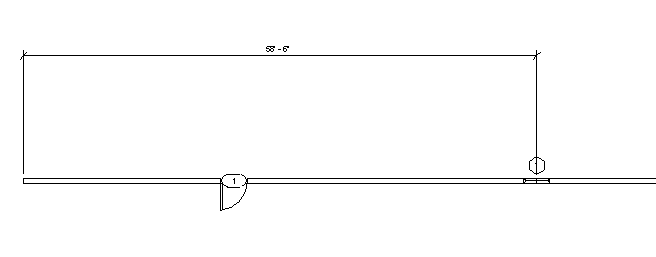

Нередактируемый постоянный размер

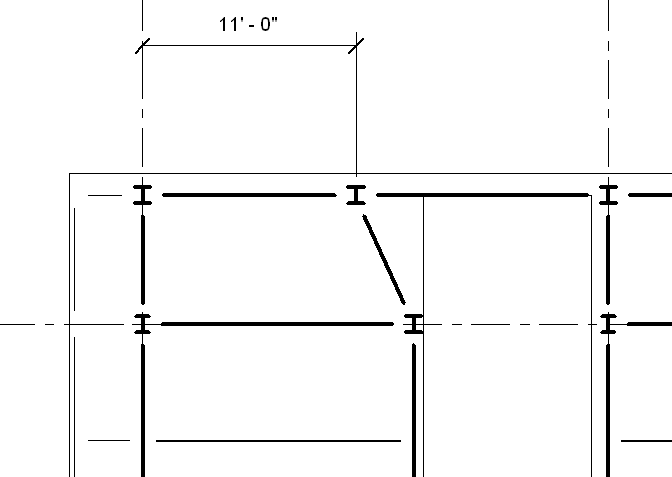

Нередактируемый постоянный размер

Для таких компонентов, как двери и окна, можно наносить размер либо по ребрам проема, либо по центру компонента.

Прим.: Размеры, как и все другие аннотационные элементы, задаются только для текущего вида. Они не отображаются автоматически на всех других видах проекта.
