Параметр для отчетов — это параметр, значение которого определяется конкретным размером в модели семейства. Значение параметра для отчетов извлекается из геометрических условий и затем используется в формуле или присваивается параметру спецификации.
-
Параметрами для отчетов могут служить длина, радиус, угол и длина дуги. (Длина дуги обязательно должна быть помечена как параметр для отчетов.)
Прим.: Площадь не может служить параметром для отчетов. - Параметры для отчетов удобны в том случае, если семейство зависит от внешних ссылок, которые обновляются с учетом информации о контексте размещения элементов семейства, например, о панелях витража или ширине стены для дверной или оконной коробки.
- Если при работе с внешними ссылками геометрические свойства зависят от конкретных условий размещения отдельных экземпляров из семейства, с помощью параметра для отчетов можно сохранить значение размера и присвоить его параметру семейства.
- Параметр для отчетов можно использовать в формуле только в том случае, если соответствующий размер относится к элементам-основам из семейства (таким как уровни или опорные плоскости границ панелей витража). Если размер относится к геометрическим элементам из семейства, меткой такого размера может служить параметр для отчетов, но использовать этот параметр в формуле невозможно.
При создании общего параметра его можно назначить параметром для отчетов в диалоговом окне "Свойства параметра". См. разделы Общие параметры и Создание файла общих параметров и добавление новых параметров.

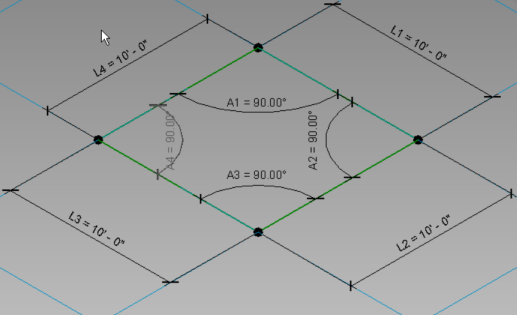

Например, можно создать параметры для отчетов на основе четырех размеров длины и четырех угловых размеров панели витража, как показано на рисунке.

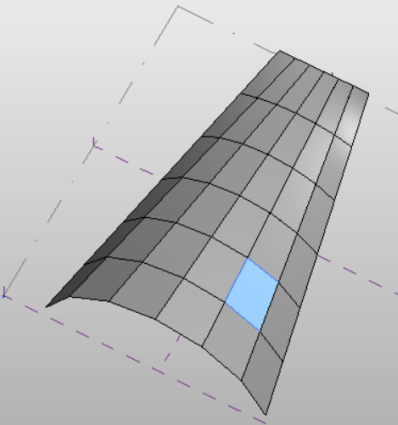

Создав эти параметры и разместив в проекте витраж по образцу, можно выбрать панель, как показано на рисунке, и затем отобразить параметры для отчетов в разделе свойств экземпляра.
После создания параметров для отчетов можно также создать спецификацию для отображения соответствующих данных. См. раздел Спецификации с общими параметрами.

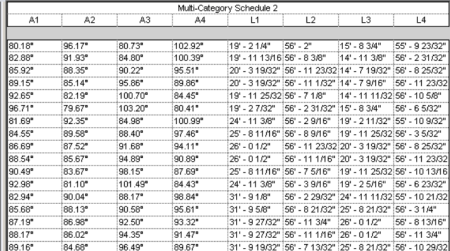

В следующей спецификации представлены параметры четырех размеров длины и четырех угловых размеров для всех панелей витража.
