После того как выполнено создание формообразующих элементов - перекрытий, можно создать для них спецификацию. Спецификация формообразующего элемента - перекрытия используется для назначения видов использования или для анализа конструкции. Если изменить форму формообразующего элемента, спецификация формообразующего элемента - перекрытия обновится для отражения выполненных изменений.
Чтобы создать спецификацию формообразующего элемента - перекрытия
- Перейдите на вкладку "Вид"
панель "Создать"раскрывающийся список "Спецификации"
("Ведомости/Спецификации"). - В диалоговом окне "Новая спецификация" выполните следующее:
- Для параметра "Категория" выберите значение "Формообразующий элемент - перекрытие".
Если "Формообразующий элемент-перекрытие" не отображается по умолчанию, установите флажок "Показывать категории модели на этом виде". В списке "Фильтр" выберите "Архитектура".
- Для параметра "Имя" укажите имя спецификации.
- Выберите параметр "Спецификация компонентов здания".
- Нажмите "ОК".
- Для параметра "Категория" выберите значение "Формообразующий элемент - перекрытие".
- В диалоговом окне "Свойства спецификации" выполните следующие действия:
- На вкладке "Поля" выберите требуемые поля.
См. раздел Выбор полей спецификации.
- Другие вкладки используются для задания фильтрации, сортировки и форматирования спецификации.
См. раздел Изменение свойств спецификации.
- Нажмите "ОК".
- На вкладке "Поля" выберите требуемые поля.

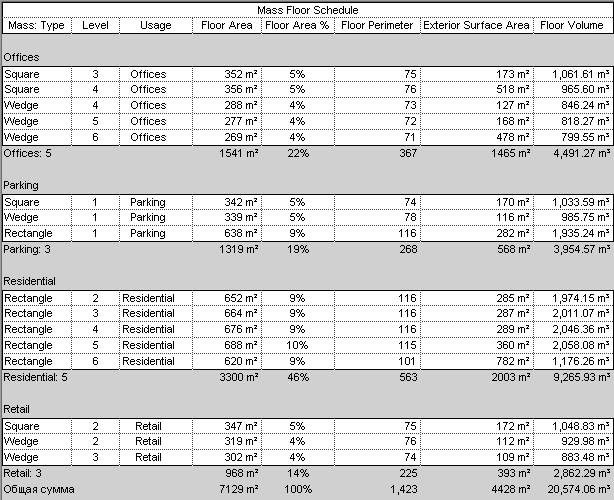

Спецификация отображается в области рисования. Если в спецификацию включено поле "Использование", для каждого формообразующего элемента - перекрытия в спецификации можно назначить использование.
