此示例演示如何创建两个纹理节点并将其混合在一起。
它演示如何：
- 使用浮点节点混合纹理
- 通过绘制顶点混合纹理
- 倍增纹理，以便重复自身并产生不同的效果
示例：创建 ShaderFX 明暗器并打开 ShaderFX 编辑器：
- 在“透视”视口中，创建一个“平面”对象。
- 打开材质编辑器并将 DirectX 明暗器材质应用到平面。
如果您使用板岩材质编辑器，请双击“DirectX 明暗器”节点，以便可以查看其参数。
- 在“DirectX 明暗器”卷展栏上，启用“用户 ShaderFX”，然后单击“打开 ShaderFX”。
3ds Max 将打开 ShaderFX 编辑器。
示例（续）：创建两个纹理并使用“浮点”节点混合它们：

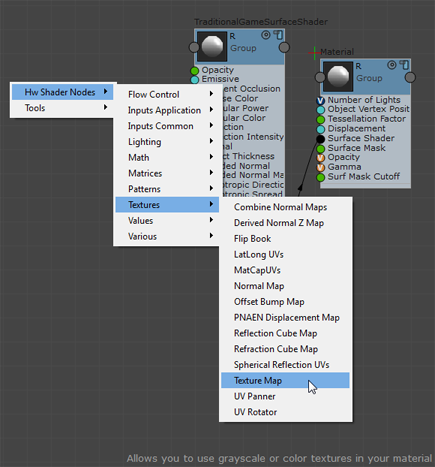

右键单击 ShaderFX 工作区域。从右键单击菜单中，选择“硬件明暗器节点”
“纹理”“纹理贴图”。
ShaderFX 将 TextureMap 节点添加到图形。
- 单击 TextureMap 节点以在工作区域右侧的“属性”面板中显示其设置。
- 在“属性”面板中，单击“我的纹理/路径”旁边的浏览按钮。
在打开的文件对话框中，选择纹理文件。在此示例中，将使用混凝土纹理。

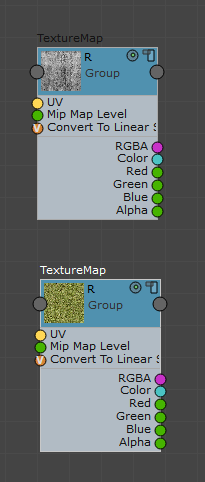

- 为第二个纹理重复步骤 1 和 2。在此示例中，将使用草地纹理。
纹理由 www.cgtextures.com 提供。
- 单击工作区域，然后选择“硬件明暗器节点”“数学”“线性插值混合”创建“LerpOp” 节点，以合并这两个纹理。

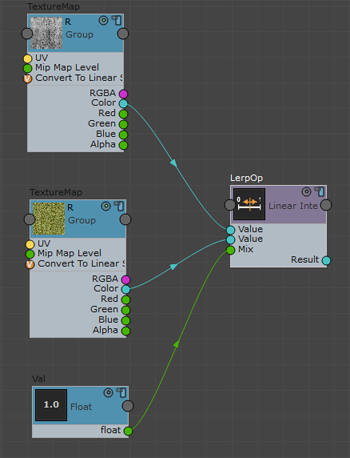

- 单击并选择“硬件明暗器节点”“值”“浮点”，以创建包含一个浮点值的“Val”节点。
- 将第一个“纹理贴图”的“颜色”属性连接到“LerpOp”的第一个“值”属性。
- 将第二个“纹理贴图”的“颜色”属性连接到“LerpOp”的第二个“值”属性。
- 将“Val”节点“浮点”属性连接到“LerpOp”的“混合”属性。
“浮点”值控制每个纹理对混合结果的贡献量。例如，如果设置为 0.2，则生成的纹理主要为混凝土纹理。如果设置为 0.8，则生成的纹理主要为草地纹理。如果设置为 0.5，则平等地混合这两者。
- 要查看结果样例，请单击“线性插值”节点顶部的“渲染样例”图标
，直到显示较大的预览。

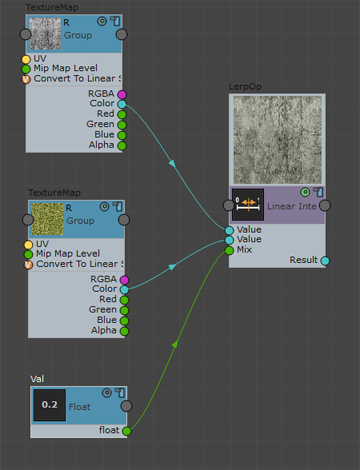

将“浮点”设置为 0.2
.“线性插值混合”预览样例将显示混凝土纹理是主纹理。

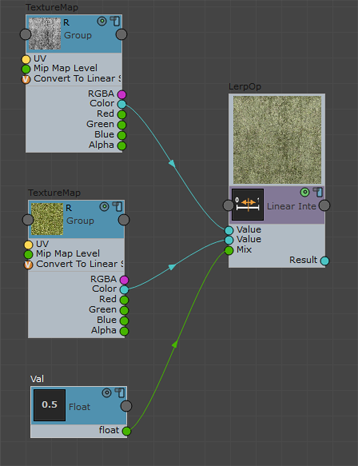

将“浮点”设置为 0.5
.混凝土和草地纹理均匀地混合在一起。

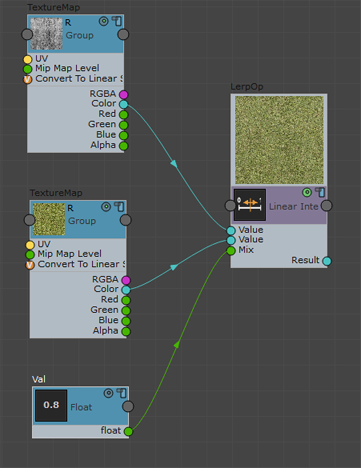

将“浮点”设置为 0.8
.草地纹理为主纹理。

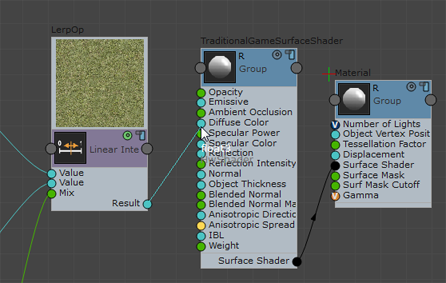

- 将“LerpOp”的“结果”属性连接到“TraditionalGameSurfaceShader”节点的“漫反射颜色”属性。

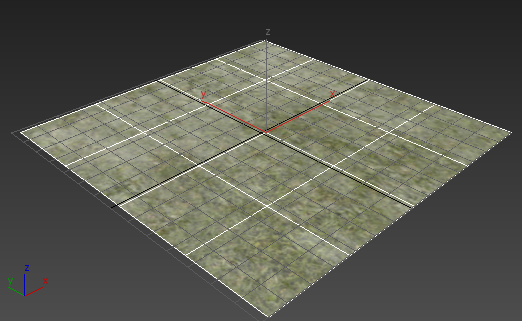

现在，您可以在“真实”或“明暗处理”视口中可视化着色器。

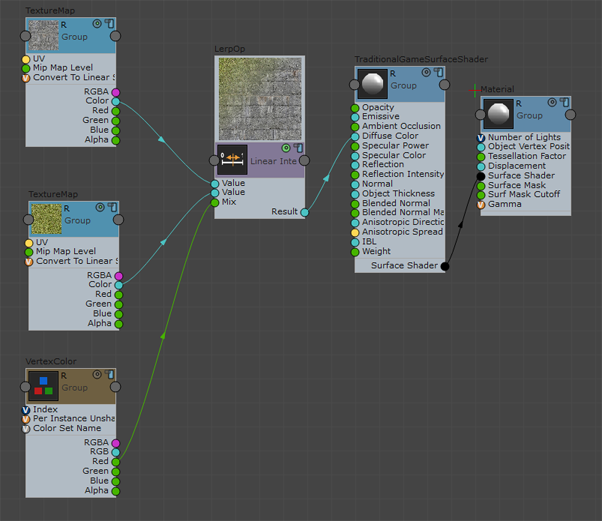

示例（续）：使用“顶点颜色”节点混合纹理：
- 单击并选择“硬件明暗器节点”“公共输入”“顶点颜色”。
此时不使用“浮点”节点，而是使用顶点颜色来混合纹理。
- 单击以高亮显示连接“线性插值”中“浮点”节点的连线，然后按
。 - 将“VertexColor”的“红色”属性连接到“LerpOp”的“混合”属性。这样，便可以使用“红色”通道混合纹理。
- 在视口中，确保已选中“平面”对象。在
“修改”面板上，将“长度分段”和“宽度分段”的值增加到 20。这样可将更多顶点添加到平面，以增强顶点绘制的定义。 - 此外在 “修改”面板上，向“平面”应用“顶点绘制”修改器。
3ds Max 将打开“顶点绘制颜料盒”。
现在，您将部分顶点绘制为红色。绘制为红色的顶点将显示草地纹理。

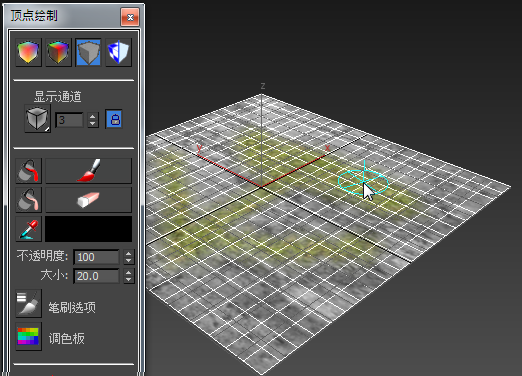

- 在“颜料盒”中，单击以激活
（禁用顶点颜色显示）。 - 默认色样应显示黑色。（如果不是黑色，请单击它，然后使用“颜色选择器”将其更改为黑色。）单击
（全部绘制）可使平面变为黑色。 为顶点指定黑色通道后，该平面将显示混凝土纹理。
- 单击色样，然后将颜色更改为亮红色。
- 单击
（绘制）并在平面上进行绘制。您绘制为红色的顶点将采用草地纹理值。现在，您已通过绘制顶点混合纹理。
示例（续）：倍增纹理以在平铺图案中重复它，从而创建更密集的不同效果：
- 在修改器堆栈中，单击以高亮显示“顶点绘制”修改器，然后单击
（从堆栈中移除修改器）。 - 在 ShaderFX 编辑器中，通过单击连线并按 断开“顶点颜色”节点，然后将“Val”节点的浮点值重新连接到“LerpOp”的“混合”属性。
- 单击以高亮显示“顶点颜色”节点，然后按 。

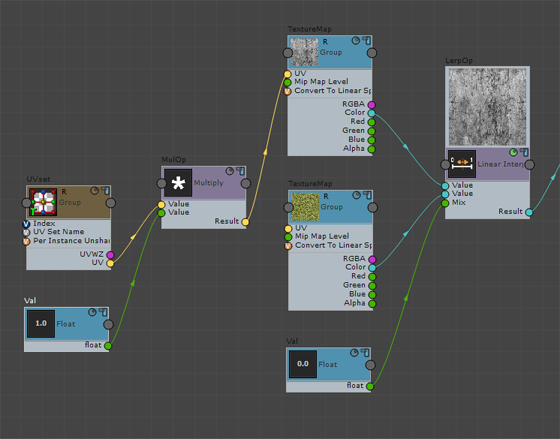

- 单击并选择“硬件明暗器节点”“公共输入”“UV 集”以创建“UV 集”节点。
- 单击并选择“硬件明暗器节点”“数学”“倍增”以创建“MulOp”节点。
- 单击并选择“硬件明暗器节点”“值”“浮点”以创建另一个“Val”节点。
- 将“UV 集”节点的 UV 属性连接到“MulOp”的第一个“值”属性。
- 将“Val”节点的“浮点”属性连接到“MulOp”的第二个“值”属性。
- 将“MulOp”节点的“结果”属性连接到要平铺其图案的“TextureMap”的 UV 属性。
- 单击以选择新的“Val”节点，然后在“属性”面板上更改其“浮点”值。将“浮点”设置为较高的值，以便使图案更频繁地重复且更密集，或者设置为较低的值以使图案不那么频繁地重复。可通过单击“TextureMap”节点的“渲染样例”
图标预览生成的图案。

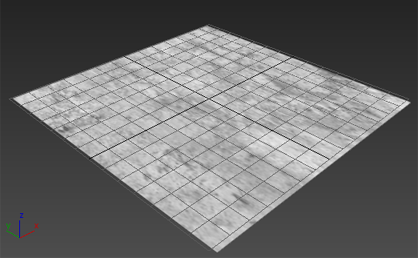

值为 0.5

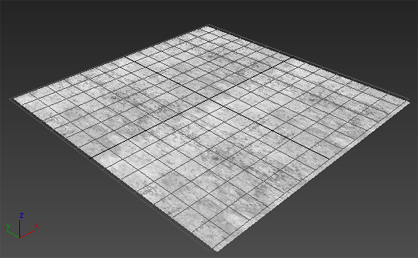

值为 2.0
