使用硬件明暗处理预览照明级别

如果计算机支持 SM3.0 硬件明暗处理，可以使用伪彩色曝光控制在视口中预览照明级别。这可以为您快速提供有关模型中照明的交互信息。

提示： 您可以通过选择主菜单 “帮助”“3ds Max 资源和工具” 诊断视频硬件查明系统是否支持 SM3.0 级别的明暗处理。

要使伪彩色结果有意义，需要按照针对完整照明分析的相同方式设置场景：真实单位、光度学灯光、有效 mental ray 材质等等。详细信息请参见照明分析助手 (3ds Max Design)。

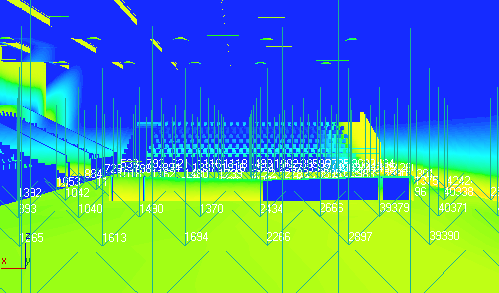

3 P.M. 室内网球场的伪彩色预览显示了充足的照明。

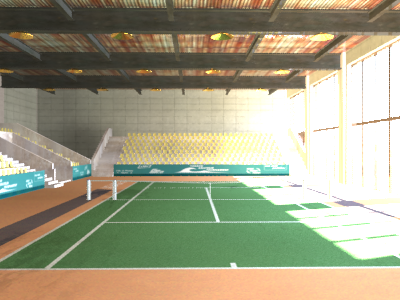

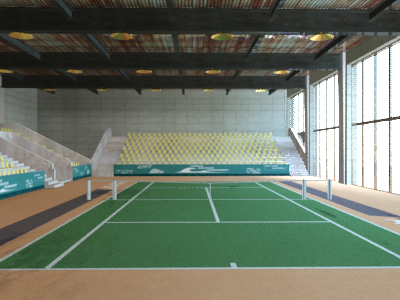

对便于比较，此处提供了同一场景的渲染效果。

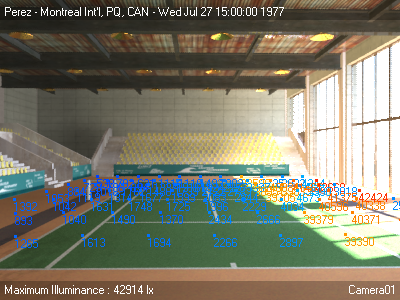

以及重叠照明分析数据的同一场景

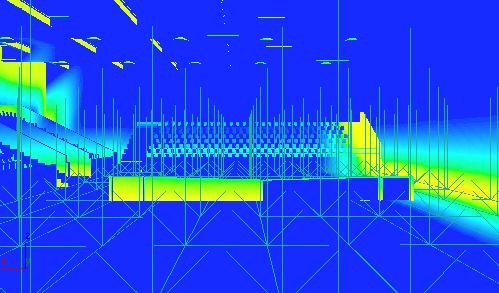

同一场景在中午的伪彩色预览显示可能需要人工灯光。

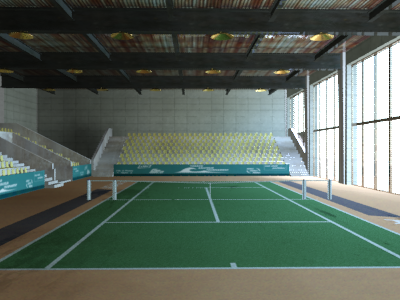

渲染后的网球场（中午，无室内照明）

渲染后的网球场（中午，打开室内灯光）

要在视口中预览照明级别，请执行以下操作：

1. 选择“渲染”“曝光控制”。
2. 在“曝光控制”卷展栏中，选择伪彩色曝光控制。
3. 在“显示范围”组中，将“最大”值更改为适合您的场景的值。

   例如，如果照明主要为日光，请将“最大”值设置为 65000 lux。（默认值“最大=50”的范围不足以检查照明级别。）

   如果场景中已有“测光表”对象，可以微调此值。例如，您可能知道日光级别低于最大值 65,000 lux。如果场景在室内并使用人工照明，则级别将大大低于该值：通常不大于 1,000 lux。（250 lux 通常被视为日常使用所需的最低照明。）

   注： 在硬件明暗处理的视口中，65,000 lux 为太阳光（或任何其他类型的灯光）的最大值，因为值限于每像素 16 位。物理上这是不准确的，但对于预览照明级别而言，已经足够了。视口显示将显示是否存在日光，这正是您需要主要了解的。
4. 激活要用于预览的视口，单击“明暗处理”视口标签菜单，并选择“配置”。
5. 在“视口配置”对话框 “视觉样式和外观”面板中，确保设置以下选项：
   • “视觉样式”组 将“渲染级别”设置为“真实”。
   • “照明和阴影”组 选择“照明方法”“场景灯光”。

   它可以帮助提高“照明和阴影质量”级别，但这会降低视口性能。

   注： 如果使用旧版 Direct3D 驱动程序，步骤将略有不同。（此方法不适用于 OpenGL 驱动程序。）选项位于“视口配置”对话框 “照明和阴影”面板上。

   • “视口照明选项 (视口明暗处理)”组 “照亮场景方法”组 启用“启用硬件明暗处理”。
   • “全局设置 (应用于所有视口)”组 “质量/硬件支持”组 选择“最佳 (SM3.0 选项)”。
   • “视口照明选项 (视口明暗处理)”组 “照亮场景方法”组 选择“场景灯光”。
   • “视口照明选项 (视口明暗处理)”组 “阴影选项”组 启用“启用阴影”。
   • “视口照明选项 (视口明暗处理)”组 启用“在视口中启用曝光控制”。
6. 单击“确定”。

   设置视口之后，即可以交互方式调整照明，并实时查看照明级别结果，或关闭视口。例如，可以拖动“日光”系统的“时”微调器，并查看一天中照明级别的变化。

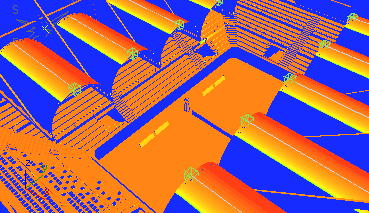

在下图中，“日光”系统对室外体育馆进行照明。

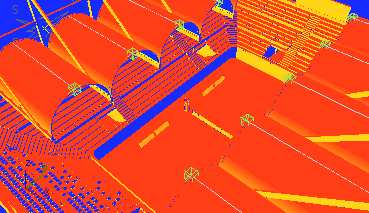

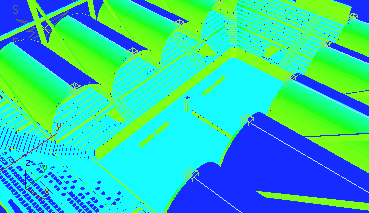

上午 5 点	上午 6 点

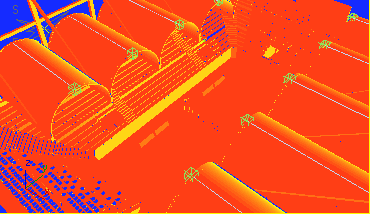

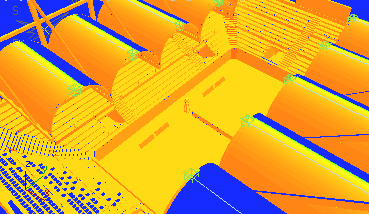

上午 9 点	中午

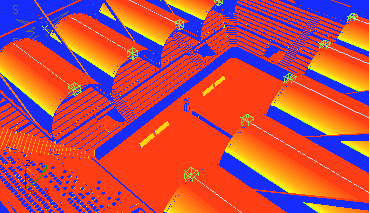

下午 3 点	下午 5 点

照明级别的视口预览并不能替代使用“测光表”呈现的完整照明分析。有以下几种限制。

• 如前所述，视口仅使用每像素 16 位。这不能显示照明级别的完整范围。
• 预览不显示间接照明。

  预览照明时主要考虑直接照明，但间接照明可在室内提供相当多的灯光。

• 在视口中，对透明度的支持有限，且并不完全准确。
