网格检查器

检查网格几何体以确保其有效。

• “应用程序”菜单 > “打开” > “网格检查器”对话框
• “快速访问”工具栏 > （打开文件） > “网格检查器”对话框
• “应用程序”菜单 > “保存” > “网格检查器”对话框
• “快速访问”工具栏 > “保存文件” > “网格检查器”对话框
• 编辑“可编辑网格”或“可编辑多边形”几何体。 > “网格检查器”对话框
• 增强型菜单：“自定义”菜单 > “配置网格检查器” > “激活网格检查器”启用或禁用网格检查。
  注： 只有发现错误，并且已禁用“自定义” > “配置网格检查器” > “网格自动修复”之后，“网格检查器”对话框才会显示。

通过检查可编辑网格和可编辑多边形对象的纹理通道和拓扑，网格检查器可帮助确保 3ds Max 的可靠性。检查器在下列情况下处于活动状态

• 打开场景文件时。
• 保存场景文件时。
• 更改拓扑时；例如，通过使用堆栈应用和调整编辑多边形修改器。

网格检查器查找以下类型的错误：

级别 1 错误：

• 未分配的纹理贴图通道
• 未分配的纹理面贴图通道
• 未分配的纹理顶点贴图通道
• 未分配足够的纹理贴图面
• 纹理贴图通道中的带外阵列索引
• 纹理贴图通道中的面阶数不匹配（仅限多边形网格）

级别 2 错误：

• 错误的顶点值，例如 1/0 和 +/– 无穷大
• 固定结构参考
• 退化面（仅限多边形网格）
• 尖坡状边（仅限多边形网格）
• 无阶数面（仅限多边形网格）

检查器运行两个过程：首先检查级别 1 错误，并修复这些错误。修复级别 1 错误不需要进行拓扑更改，并以静默方式修复。然后，它会检查级别 2 错误。修复级别 2 错误需要进行拓扑更改，而且如果关闭“自定义”“配置网格检查器”“网格自动修复”，网格检查器会打开“网格检查器”对话框，询问您是否要进行修复。

如果启用了网格检查器，且“网格自动修复”处于启用状态，则网格检查器会以静默方式修复级别 1 和级别 2 错误，您不会看到“网格检查器”对话框。

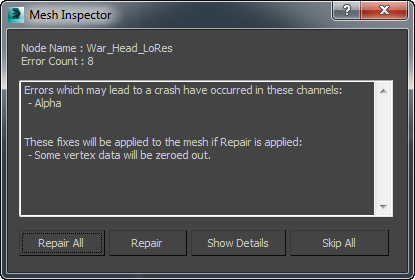

界面

节点名称

显示有错误的对象的名称。

错误数量

显示发现的错误的数量。

[错误窗口]

描述发现的错误。

全部修复

单击以修复场景中的所有错误，而无需进一步的交互。

修复

单击以修复当前对象。如果场景中的其他对象有错误，“网格检查器”对话框将重新显示。

显示详细信息

单击打开日志文件 (max.log) 以查看更详细的错误消息。来自网格检查器的消息显示在日志的底部。

注： 在日志文件的错误消息中，“NAN”代表“非数字”，“MNMesh”代表“可编辑多边形”。

全部跳过

单击以将全部级别 2 错误保留为未校正状态。

注： 单击 （关闭）以关闭“网格检查器”对话框会跳过校正当前对象。如果场景中的其他对象有错误，“网格检查器”对话框将重新显示。
