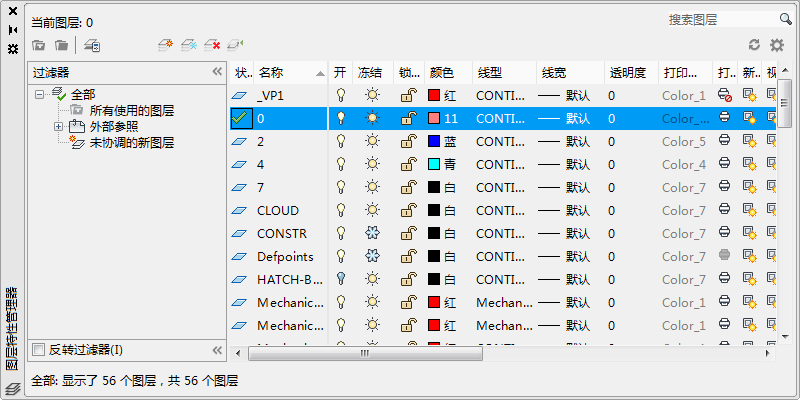

图层特性管理器

显示图形中的图层的列表及其特性。

您可以添加、删除和重命名图层，更改它们的特性，设置布局视口中的特性替代以及添加图层说明。图层特性管理器包括“过滤器”面板和图层列表面板。图层过滤器可以控制将在图层列表中显示的图层，也可以用于同时更改多个图层。

图层特性管理器将始终进行更新，并且将显示当前空间中（模型空间、图纸空间布局或在布局视口中的模型空间内）的图层特性和过滤器选择的当前状态。

选项列表

将显示以下选项。

当前图层

显示当前图层的名称。

当前图层将显示在图层特性管理器的左上角。还将使用图层列表中的绿色复选标记指示当前图层。

搜索图层

在框中输入字符时，按名称过滤图层列表。

“搜索图层”位于图层特性管理器的右上角。

新特性过滤器

显示“图层过滤器特性”对话框，从中可以根据图层设置和特性创建图层过滤器。

新建组过滤器

创建图层过滤器，其中包含您选择并拖动到该过滤器的图层。

图层状态管理器

显示图层状态管理器，从中可以将图层的当前特性设置保存到图层状态中，以后再恢复这些设置。

新建图层

使用默认名称创建新图层，您可以立即更改该名称。新图层将继承图层列表中当前选定图层的特性。

新图层将在最新选择的图层下进行创建。

所有视口中已冻结的新图层视口

创建新图层，然后在所有现有布局视口中将其冻结。可以在“模型”选项卡或布局选项卡上访问此按钮。

删除图层

删除选定图层。只能删除未被参照的图层。参照的图层包括图层 0 和 DEFPOINTS、包含对象（包括块定义中的对象）的图层、当前图层以及依赖外部参照的图层。

局部打开图形中的图层也被视为已参照并且不能删除。（不适用于 AutoCAD LT。）

注： 如果绘制的是共享工程中的图形或是基于一组图层标准的图形，删除图层时要小心。
置为当前

将选定图层设定为当前图层。将在当前图层上自动创建新对象。（CLAYER 系统变量）

状态行 - 位于图层特性管理器的底部

显示当前过滤器的名称、列表视图中显示的图层数和图形中的图层数。

反转过滤器

显示所有不满足选定图层过滤器中条件的图层。

指示正在使用的图层

在列表视图中显示图标以指示图层是否正被使用。（SHOWLAYERUSAGE 系统变量）

在具有多个图层的图形中，清除此选项可提高性能。

刷新

刷新图层列表的顺序和图层状态信息。

设置

显示“图层设置”对话框，从中可以设置各种显示选项。

“过滤器”窗格

显示图形中图层过滤器的层次列表，该列表可以控制在图层特性管理器中列出的图层。顶层节点（“全部”）列出图形中的所有图层。

在“过滤器”窗格中，您可以执行以下操作：

在以下情况下，会显示其他图层过滤器：

过滤器快捷菜单

提供要应用于图层的命令，这些图层包含在“过滤器”窗格中选定的过滤器（包括“全部”和“所有使用的图层”过滤器）中。

可见性

更改选定过滤器中图层的可见性状态。

锁定

控制选定过滤器中图层的锁定状态。

视口

在当前布局视口中，控制选定过滤器中图层的“视口冻结”设置。

隔离组

冻结所有未包括在选定过滤器中的图层。

  • 所有视口。在所有布局视口中，将未包括在选定过滤器中的所有图层设置为“视口冻结”。在模型空间中，除了当前图层外，冻结不在选定过滤器中的所有图层。
  • 仅限当前视口。在当前布局视口中，将未包括在选定过滤器中的所有图层设定为“视口冻结”。在模型空间中，除了当前图层外，关闭未包括在选定过滤器中的所有图层。
新建特性过滤器

显示“图层过滤器特性”对话框，从中可以根据图层名和图层特性设置（例如，颜色和打印样式）创建新的图层特性过滤器。

新建组过滤器

创建新图层组过滤器。输入新的名称。在树状图中选择“全部”过滤器或其他任何图层过滤器，以在列表视图中显示图层，然后，将图层从列表视图拖动到树状图的新图层组过滤器中。

转换为组过滤器

将选定图层特性过滤器转换为图层组过滤器。

重命名

重命名选定的图层过滤器。

删除

删除选定的图层过滤器。无法删除“全部”、“所有使用的图层”或“外部参照”图层过滤器。

特性

显示“图层过滤器特性”对话框，从中可以修改选定图层特性过滤器的定义。仅当选定了某一个图层特性过滤器后，此选项才可用。

选择图层

添加或替换选定图层组过滤器中的图层。仅当选定了某一个图层组过滤器后，此选项才可用。

  • 添加。将图层从图形中选定的对象添加到选定图层组过滤器。
  • 替换。用图形中选定对象所在的图层替换选定图层组过滤器的图层。

“图层列表”窗格

显示图层和图层过滤器及其特性和说明。

如果在“过滤器”窗格中选定了一个图层过滤器，则“图层列表”窗格将仅显示该图层过滤器中的图层。树状图中的“全部”过滤器将显示图形中的所有图层和图层过滤器。当选定某一个图层特性过滤器并且没有符合其定义的图层时，列表视图将为空。要修改选定过滤器中某一个选定图层或所有图层的特性，请单击该特性的图标。当图层过滤器中显示了混合图标或“多种”时，表明在过滤器的所有图层中，该特性互不相同。

状态

指示项目的类型：图层过滤器、正在使用的图层、空图层或当前图层。

— 图层为当前图层

— 图层正在使用中

— 图层未在使用中

— 图层正在使用中，并且布局视口中的特性替代处于打开状态

— 图层未在使用中，并且布局视口中的特性替代处于打开状态

注： 为了提高性能，在默认情况下禁用此列，而改为显示 图标。
名称

显示图层或过滤器的名称。按 F2 键输入新名称。

打开

打开和关闭选定图层。当图层打开时，它可见并且可以打印。当图层关闭时，它不可见并且不能打印，即使已打开“打印”选项。

冻结

冻结所有视口中选定的图层，包括“模型”选项卡。在复杂图形中，可以冻结图层来提高性能并减少重生成时间。

将不会显示、打印、消隐或重生成冻结图层上的对象。

在支持三维建模的图形中，将无法渲染它们。（不适用于 AutoCAD LT。）

提示： 冻结希望长期保持不可见的图层。如果计划经常切换可见性设置，请使用“开/关”设置，以避免重生成图形。可以在所有视口、当前布局视口或新的布局视口中（在其被创建时）冻结某一个图层。

锁定

锁定和解锁选定图层。无法修改锁定图层上的对象。

颜色

更改与选定图层关联的颜色。单击颜色名称可以显示“选择颜色”对话框。

线型

更改与选定图层关联的线型。单击线型名称可以显示“选择线型”对话框。

线宽

更改与选定图层关联的线宽。单击线宽名称可以显示“线宽”对话框。

透明度

控制所有对象在选定图层上的可见性。对单个对象应用透明度时，对象的透明度特性将替代图层的透明度设置。单击“透明度”值将显示“图层透明度”对话框。

打印样式

更改与选定图层关联的打印样式。如果正在使用颜色相关打印样式（PSTYLEPOLICY 系统变量设置为 1），则无法更改与图层关联的打印样式。单击打印样式可以显示“选择打印样式”对话框。

打印

控制是否打印选定图层。即使关闭图层的打印，仍将显示该图层上的对象。将不会打印已关闭或冻结的图层，而不管“打印”设置。

新视口冻结

在新布局视口中冻结选定图层。例如，在所有新视口中冻结 DIMENSIONS 图层，将在所有新创建的布局视口中限制该图层上的标注显示，但不会影响现有视口中的 DIMENSIONS 图层。如果以后创建了需要标注的视口，则可以通过更改当前视口设置来替代默认设置。

视口冻结（仅在布局选项卡上可用）

在当前布局视口中冻结选定的图层。可以在当前视口中冻结或解冻图层，而不影响其他视口中的图层可见性。

“视口冻结”设置可替代图形中的“解冻”设置。即，如果图层在图形中处于解冻状态，则可以在当前视口中冻结该图层，但如果该图层在图形中处于冻结或关闭状态，则不能在当前视口中解冻该图层。当图层在图形中设定为“关”或“冻结”时不可见。

视口颜色（仅在布局选项卡上可用）

设定与活动布局视口上的选定图层关联的颜色替代。

视口线型（仅在布局选项卡上可用）

设定与活动布局视口上的选定图层关联的线型替代。

视口线宽（仅在布局选项卡上可用）

设定与活动布局视口上的选定图层关联的线宽替代。

视口透明度（仅在布局选项卡上可用）

设定与活动布局视口上的选定图层关联的透明度替代值。

视口打印样式（仅在布局选项卡上可用）

设定与活动布局视口上的选定图层关联的打印样式替代。当图形中的视觉样式设定为“概念”或“真实”时，替代设置将在视口中不可见或无法打印。如果正在使用颜色相关打印样式（PSTYLEPOLICY 系统变量设置为 1），则无法设置打印样式替代。

说明

（可选）描述图层或图层过滤器。

列表视图快捷菜单

提供用于修改列表和选定图层以及图层过滤器的选项。

列标签快捷菜单

列名

按名称列出所有列。已选中的列指示它们已经显示。未选中隐藏的列名。仅当布局视口处于活动状态时，视口冻结、视口颜色、视口线型、视口线宽和视口打印样式才可用。

自定义

显示“自定义图层列”对话框，从中可以指定隐藏或显示的列。

最大化所有列

将所有列最大化为列表头和数据内容的宽度。在列标题上单击鼠标右键后，可在显示的快捷菜单上访问该选项。

最大化列

更改列的宽度，以最大化显示该列的内容。在列标题上单击鼠标右键后，可在显示的快捷菜单上访问该选项。

优化所有列

更改所有列的宽度，以最大化显示列的内容。在列标题上单击鼠标右键后，可在显示的快捷菜单上访问该选项。

优化列

更改列的宽度，使该列内容的显示最大化。在列标题上单击鼠标右键后，可在显示的快捷菜单上访问该选项。

冻结列（或解冻列）

冻结（或解冻）列及左侧的所有列。在列标题上单击鼠标右键后，此选项在快捷菜单上可用。

将所有列恢复为默认值

将所有列恢复为默认显示和默认宽度设置。在列标题上单击鼠标右键后，此选项在快捷菜单上可用。

图层快捷菜单

显示过滤器树

显示图层的“过滤器”面板。清除此选项可以隐藏该面板。

在图层列表中显示过滤器

显示位于图层列表面板顶部的图层过滤器。清除此选项以仅在图层列表面板中显示图层。

置为当前

将选定图层设定为当前图层。（CLAYER 系统变量）

新建图层

创建新图层。可以立即编辑默认的图层名。新图层将继承图层列表中当前选定图层的特性（颜色、开或关状态等）。

重命名图层

更改图层名。

删除图层

从图形文件中删除选定图层。只能删除未被参照的图层。参照的图层包括图层 0（零）、DEFPOINTS、包含对象（包括块定义中的对象）的图层、当前图层以及依赖外部参照的图层。

注： 如果绘制的是共享工程中的图形或是基于一组图层标准的图形，删除图层时要小心。
更改说明

为选定图层或图层过滤器（如果图层过滤器显示在图层列表中）添加说明或更改说明中的文字。过滤器的说明将被添加到该过滤器和其中的所有图层。

从组过滤器中删除

将选定图层从“过滤器”面板中选定的图层组过滤器中删除。

协调图层

从未协调的新图层过滤器中删除新图层。此选项仅在已选定未协调图层时可用。

删除以下对象的视口替代...

删除当前视口或所有视口的选定图层（或所有图层）上的单个替代特性或所有特性替代。根据访问快捷菜单时光标所处的位置，在弹出菜单中将显示不同的选项。要删除单个特性替代，请在该特性替代上单击鼠标右键。此选项仅在布局视口中可用。

所有视口中已冻结的新图层

创建新图层，然后在所有现有布局视口和新视口中将其冻结。

视口 冻结所有视口中的图层

冻结所有现有图层视口和新视口中选定的图层。

视口 解冻所有视口中的图层

解冻所有现有图层视口和新视口中的选定的图层。

隔离选定图层
关闭选定图层之外的所有图层。
将选定的图层合并到...
将选定的图层合并到指定的图层。选定图层上的对象将移动到新图层并继承其特性。
全部选择

选择列表视图中显示的所有项目。

全部清除

删除图层列表中所有项目的选定状态。

除当前外全部选择

选择列表视图中显示的所有项目，当前图层除外。

反向选择

选择列表视图中显示的所有项目，当前选定的项目除外。

反向图层过滤器

显示所有不满足选定图层特性过滤器中条件的图层。

图层过滤器

显示图层过滤器（包括“全部”和“所有使用的图层”过滤器）列表。单击过滤器可将其应用到图层列表。

保存图层状态

将当前图层设置保存为指定的图层状态。

恢复图层状态

显示图层状态管理器，从中可以选择要恢复的图层状态。此操作仅恢复那些在保存图层状态时，已在图层状态管理器中指定的图层状态和特性设置。
