控制面的厚度和曲面偏移。
- 访问
-
功能区：
“三维模型”选项卡
“修改”面板
“加厚/偏移”
添加或删除零件或 缝合曲面 的面厚度、从零件 面 或 曲面 创建偏移曲面，或者创建实体。
“加厚/偏移”选项卡
设置加厚或偏移特征的要求。
- 选择
- 指定要加厚的面或要从中创建偏移曲面的面。
- 实体
- 如果存在多个实体，请选择参与实体。
- 选择模式
- 过滤几何图元以便将选择限制于单个面或缝合曲面。可以选择多个相连的面或缝合曲面，但是不能选择混合的面和缝合曲面。
- 距离
- 指定加厚特征的厚度，或者指定偏移特征的距离。
当输出为曲面时，偏移距离可以是零（以从实体模型或曲面复制曲面或单个面）。
- 输出
- 指定特征是实体还是曲面。默认选择为实体。
- 运算
- 指定操作的类型。
- 求并
- 将加厚特征产生的体积添加到实体零件。
- 求差
- 将加厚特征产生的体积从实体零件上去除。
- 求交
- 根据加厚特征和实体零件的公共体积部分创建特征。未包含在公共体积内的材料被删除。
- 新建实体
- 创建实体。如果加厚操作是零件文件中的第一个实体特征，则此选项是默认选项。选择该选项可在当前含有实体的零件文件中创建新实体。每个实体均为与其他实体分离的独立的特征集合。实体可以与其他实体共享特征。
- 求并
- “方向”
- 将厚度或偏移特征沿任一方向延伸或在两个方向上同等延伸。
- 自动过渡
- 一种重新过渡技术，可自动移动相邻的相切面，还可以创建新过渡（如果需要）。默认情况下，自动过渡技术在零件造型环境中处于激活状态。
下面是在使用和不使用自动过渡技术两种情况下执行加厚操作后的模型。

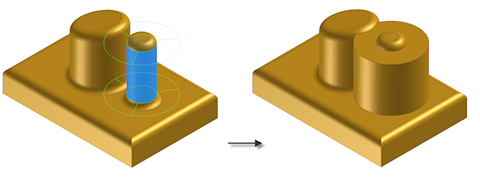

不使用自动过渡

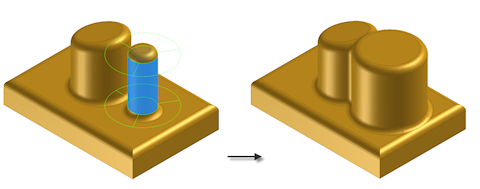

使用自动过渡
如果选择对实体面执行厚度操作，则“自动过渡”可用。当沿正向或负向延伸厚度特征，但不是沿两个方向同时等量地延伸该特征时，也会激活该复选框。
启用自动过渡后，下面的加厚功能将不可用：- 求并、求差或求交
- 新建实体
- 两个方向上的距离相等
- 曲面
- 面组
“更多”选项卡
提供方法用于链选零件面或创建具有边的曲面。也可以启用并设置粗略偏移方式的特性。
- 自动链选面
- 指定要加厚的多个连续相切面。所有选中的面使用相同的布尔操作和方向加厚。默认设置为“关”。
- 创建竖直曲面
- 对于偏移特征，将创建将偏移面连接到原始缝合曲面的竖直面或侧面。竖直曲面仅在内部曲面的边处创建，而不会在曲面边界的边处创建。默认设置为“关”。
竖直曲面无法将偏移曲面添加到实体零件。
- 允许近似值
- 如果不存在精确方式，在计算偏移特征时，允许与指定的厚度有偏差。精确方式可以创建偏移曲面，该曲面中，原始曲面上的每一点在偏移曲面上都具有对应点。这两点之间的距离就是指定的距离。 选择是否允许使用近似方式，然后单击箭头以从列表中选择偏差类型。
- 平均 将偏差分为近似指定距离的两部分。
- 不要过薄 保留最小距离。偏差必须大于指定的距离。
- 不要过厚 保留最大距离。偏差必须小于指定的距离。
- 优化
- 使用合理公差和最短计算时间进行计算。
- 指定公差
- 使用您指定的公差计算。有时计算时间会相当长。
