练习 4：通过特性和位置查询检索对象

在此练习中，您将位置条件添加到在上一个练习中定义的特性查询中。随后，您会将该结果作为绘制查询执行以在图形中显示信息。

视频教程

如果已连接到 Internet，播放视频可以了解如何使用查询检索对象。在视频的下面列出了此过程的步骤。

注：

此练习使用在练习 1：附着源图形中创建和修改的 Redding.dwg 地图。

在查询中结合位置条件和特性条件的步骤

1. 在“地图管理器”中的“当前图形”下，在“当前查询”上单击鼠标右键，然后单击“定义”。
2. 在“定义附着的图形的查询”对话框中，执行以下操作：
   • 在“查询类型”下，确保已选择“添加”。
   • 单击“位置”。

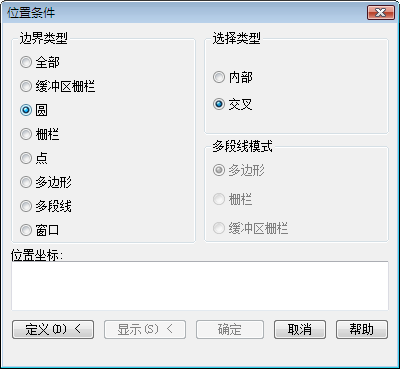

3. 在“位置条件”对话框中，执行以下操作：
   • 在“边界类型”下，选择“圆”。
   • 在“选择类型”下，确保已选择“交叉”。


     与所绘制圆交叉的对象将会添加到图形中。

   • 单击“定义”。
4. 如下图所示，单击图形的中心，然后拖动光标以绘制圆。


   定义供选择的圆。

5. 在“定义附着的图形的查询”对话框中，执行以下操作：
   • 在“查询模式”下，选择“绘制”。
   • 单击“执行查询”。


     与圆交叉的对象将查询到雷丁图形中。由于查询模式是“绘制”，因此会将对象复制到雷丁图形中。

6. 按 Ctrl + A 选择图形中所有的对象，然后按 Delete 键将对象从图形中删除。
7. 在“确认回存”对话框中，单击“否”。
8. 单击“保存”。

要继续此教程，请转至练习 5：查询对象数据。
