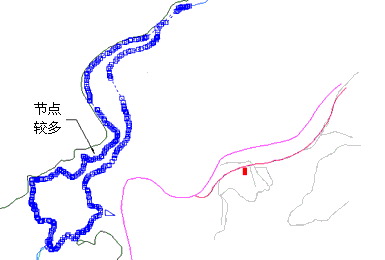

在数字化地图时,可能为边定义了过多的不必要的细节。使用“简化对象”可以减少等高线、河流和海岸线中不必要的复杂性。简化对象,也称为综合或剔除,可以减少复杂线上点的数目。
“简化对象”在二维空间中工作,并忽略 Z 值。有关如何添加和删除三维多段线顶点的信息,请参见剔除多段线
使用“简化对象”时,可以通过删除指定公差宽度内的所有内部节点来简化复杂的多段线。位于同一公差带内的若干条多段线线段将被简化成一条单一的多段线。多段线的分支点、死路终点和端点不是通用的。
增大“简化对象”动作的公差会删除节点并创建一个较平滑的轮廓。
AutoCAD Map 3D 将同一公差范围内的一组相连的多段线线段转换为一条单一的多段线。公差带宽度由用户指定。根据地图比例的不同,公差带的宽度值也不同。坐标值是数百万的地图使用的公差带宽度值比坐标值是数百的大。

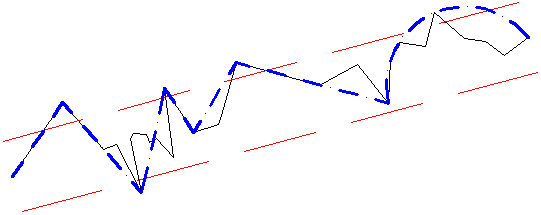

细黑线表示原始多段线,红色虚线表示公差,蓝色点划线显示了结果。
简化线性对象将会删除多段线中尽可能多的点,但仍然将该多断线保持在原有的公差带内。

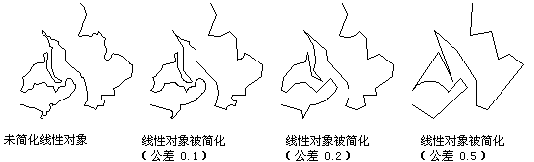

指定了不同公差设置的海岸线
要获得最佳结果,请遵循以下指导原则:
