向几何体曲面添加导向

使用“添加导向”(Add Guide)工具将导向放置在多边形网格的曲面上。可以使用导向为默认基本体和归档基本体设置位置和形状。

注： 您不能使用导向设置可修饰样条线的位置或形状。

向选定多边形或多边形面的曲面上添加导向

1. 通过将控制基本体(Control the Primitives)设置为“放置和成形导向”(Placing and Shaping Guides)创建描述。
2. 从“XGen” 窗口或“工具架”(Shelf)中，单击 图标以访问“添加导向”(Add Guide)工具。

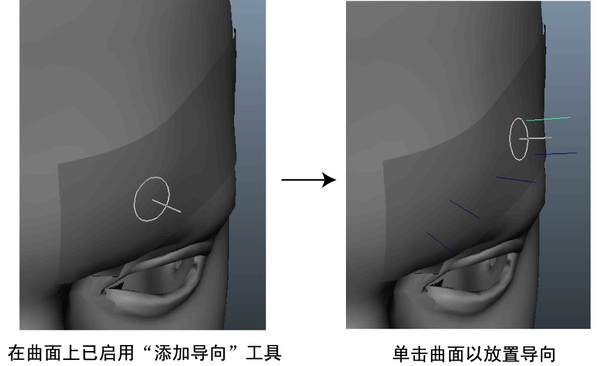

   将光标悬停在选定曲面上时，将显示一个圆形图标，表示您可以向该几何体区域添加导向。

3. 单击曲面以放置导向。
   注： 若要增大或减小“添加导向”(Add Guide)工具的半径，请按住 B 键拖动。

   导向将显示在选定网格的曲面上。



移动导向

1. 使用“添加/移动导向工具”(Add/Move Guides Tool)，按 键并选择一个导向，然后按住 键的同时将导向拖动到新位置。

删除导向

1. 选择导向，然后按 。

在多边形曲面上放置导向后，您可以执行以下操作：

• 预览生成的基本体。
• 为导向定形。
• 镜像导向位置和形状。
• 复制和粘贴导向形状。
• （仅对于样条线基本体）使用 XGen 工具来进一步修改导向。
• 使用滑块和表达式控制基本体。
