从网格提取面

您可以选择面，然后使用网格 > 提取(Mesh > Extract)功能将其与多边形网格断开。提取操作通过基于当前选择复制相应的边和顶点来移除多边形。

您可以将提取的面置于同一网格对象内的新壳中，或者使用提取的面创建新的多边形网格。

从网格提取面

  1. 选择要提取的面，然后选择网格 > 提取(Mesh > Extract) > 。
  2. 按如下所示设定“提取”(Extract)选项：
    • 如果希望提取的面变成它们自己的网格，请启用“分离提取的面”(Separate extracted faces)。提取的面将分离到它们自己的单独对象中。不会影响网格中的任何已存在的壳。
    • 禁用“分离提取的面”(Separate extracted faces)，以使复制的面成为现有网格的一部分。
    • 如果您知道要使用的精确变换值，则可以在选项框中输入这些值，或者稍后以交互方式指定这些值。
  3. 单击“提取”(Extract)。

    该操作将创建一个节点，并切换到“显示操纵器工具”(Show Manipulator tool)。

  4. 请执行下列操作之一：
    • 使用操纵器控制要移动提取的面的方向和距离。请记住，按 Insert 或 Home 键也可以更改枢轴。单击附加到操纵器的圆形控制柄以在局部轴和世界轴之间进行切换。
      注：

      只有当“构建历史”(Construction History)处于启用状态时，才会出现“显示操纵器工具”(Show Manipulator Tool)。

    • 使用属性编辑器或通道盒中的控件来编辑提取。

保持提取的面的连接性

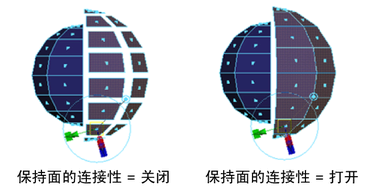

“保持面的连接性”(Keep Faces Together)选项用于控制“提取”(Extract)处理相邻面的边的方式。启用“保持面的连接性”(Keep Faces Together)时，面将扩展，以使其边保持连接。禁用“保持面的连接性”(Keep Faces Together)时，会将边断开。

注：

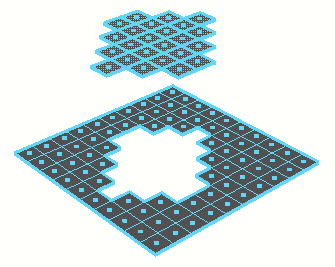

禁用“保持面的连接性”(Keep Faces Together)选项且启用“分离提取的面”(Separate extracted faces)设置时，每个面都成为单独的网格。
