查看变形结果

在本任务中，您将分析变形结果以确定零件的翘曲程度。

1. 依次单击“主页” > “结果” > “结果”。

2. 确保只有“零件”和“单零件”层处于打开状态。所有其他层均处于关闭状态。

3. 将模型旋转到 -45 35 30，使 ViewCube 如下图所示。

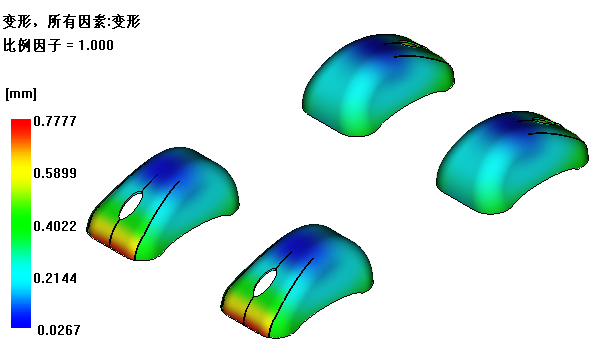

4. 单击“方案任务”列表中的“变形，所有因素:变形”。

   此结果显示了所有四个零件的翘曲。翘曲看起来几乎相同。



5. 取消选中“零件”层。

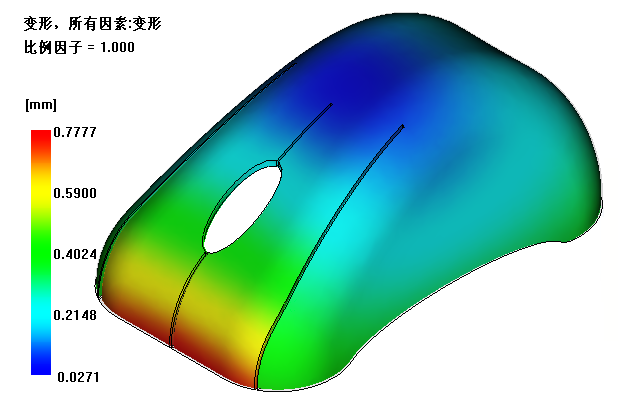

6. 放大其余零件。

   两个按钮的变形几乎是零件外侧边缘的两倍。

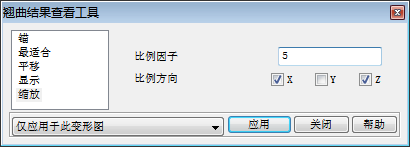

7. 依次单击“结果” > “翘曲” > “可视化”。



   1. 单击“缩放”。

   2. 输入 5 作为“比例因子”。

   3. 确保仅选中了 X 和 Y 比例方向。

   4. 从列表中拾取“应用于此方案中的所有变形图”。

   5. 单击“应用”。

   6. 单击“关闭”。

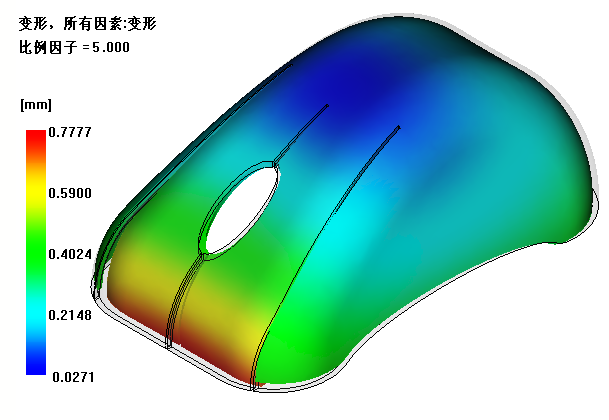

此工具可将结果放大 5 倍，以便更轻松地查看变形。
