在本任务中，您将分析四个不同的回路结果。
-
依次单击。
-
确保只有“零件”和“管道”层处于打开状态。所有其他层均处于关闭状态。
-
根据需要进行旋转、平移和缩放，以显示回路结果。
-

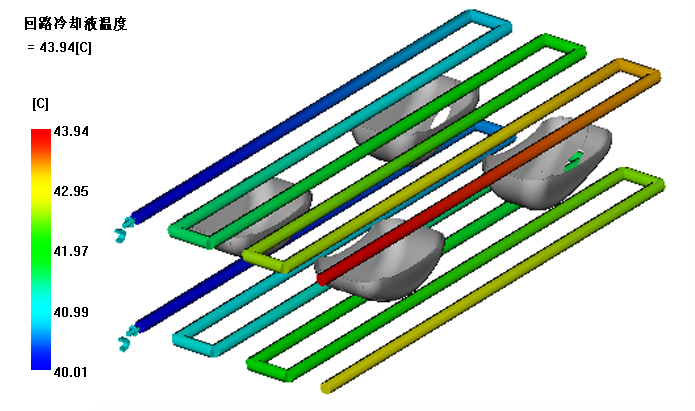

单击“方案任务”列表中的“回路冷却液温度”。
温度上升幅度大于 2-3°C 就存在问题。型芯温度略高于标准温度。
-
单击“回路雷诺数”。
结果正好是 10,000 雷诺数，因为此值被用作计算流动速率的输入信息。
-
单击“回路流动速率”。
若要达到 10,000 雷诺数，所需的流动速率刚好超过 3 l/min。此流动速率并不高，因此模具不太可能达到流动速率上限。
-

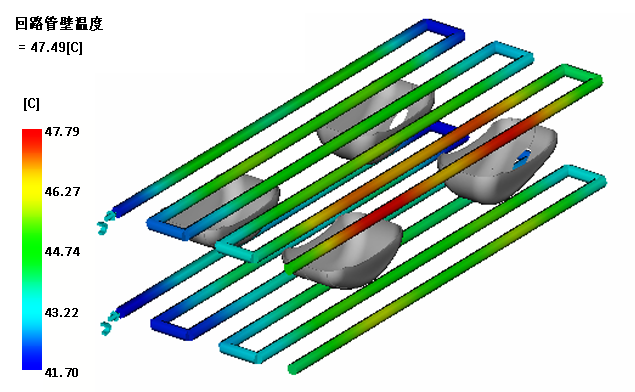

单击“回路管壁温度”。回路管壁温度最好不要比冷却液入口温度高出 5°C 以上，本例中为 40°C。回路冷却液温度和回路管壁温度都表明存在问题。
可以通过以下方法改善这些结果：
- 提高冷却液流动速率。
- 增加冷却管道/回路。
- 延长周期时间。
