零件族视图

创建和修改元件库样板中的元件。

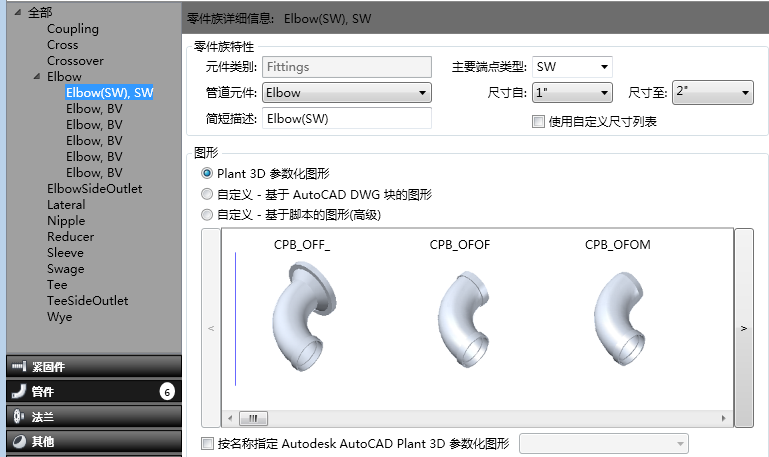

在左侧窗格中选择元件类别（例如：管件）和类型（例如：弯头）以在右侧窗格中显示零件族的详细信息。

“元件类型”树: 显示元件类别（例如：管件）中可用的元件类型（例如：弯头、管接头或 T 形三通）。
图形: 指定图形类型。如果使用 Plant 3D 参数化图形，可在另一个类别的“选择 Plant 3D 形状”列表中输入形状名称。例如，可以输入 CPTS 来创建 T 形三通形状的过滤器。
某些元件类型（例如：垫圈和螺栓）不包含图形且可使用空名称来保持参数化。
零件族特性: 如果在树中选择了单个元件类型，则可修改该零件族的详细信息。
使用自定义尺寸列表: 使用在“元件库生成器高级默认设置”对话框中指定的“自定义尺寸”列表，而不是在“零件族特性”中指定的以上尺寸范围。
组视图: 如果选择“全部”或树中的多个元件类型，元件将以组平铺视图或组列表视图显示。
