AutoCAD Plant 3D 元件库生成器允许 CAD 管理员和专家用户快速地创建管道元件内容。
可以创建新 PCAT 元件库文件或将内容添加到现有的 PCAT 元件库。还可以创建和共享类似于 Plant Exchange 中可用内容包的内容包：AutoCAD Plant 3D 内容包。
元件库生成器不会替换 AutoCAD Plant 3D 等级库编辑器，该等级库编辑器还可用于修改 PCAT 元件库文件。元件库生成器支持一次性创建大量的内容并且要求使用 Microsoft Excel 来为元件提供详细信息。
并非等级库编辑器的全部功能都受元件库生成器的支持。例如，用户不能指定阀操作器，也不能修改 ACAT 辅助元件库文件。
分三个基本步骤创建元件库
-
创建元件库样板
创建零件族，该零件族包含由元件的所有尺寸所共享的特性。
-
输出到 Excel
使用 Excel 来提供元件的详细信息，例如，每个尺寸的元件标注。
-
构建元件库
使用 Excel 文件中的尺寸信息来创建 AutoCAD Plant 3D 元件库。还可以创建一个内容包。

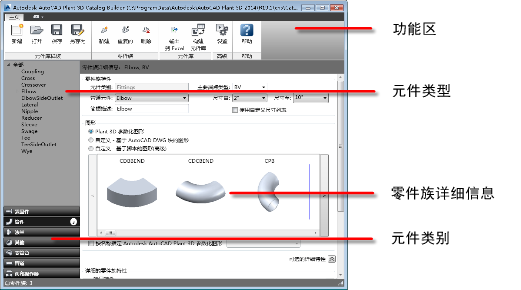

在元件库生成器中进行的大部分工作都与创建元件库样板相关。元件库样板包括元件类型、尺寸范围和元件特性的默认值。
