拆分面

“拆分面”工具拆分图元的所选面;该工具不改变图元的结构。

可以在任何非族实例上使用“拆分面”。在拆分面后,可使用“填色”工具为此部分面应用不同材质。请参见可将材质应用于图元的面

概念体量环境中,表面可以作为子面域的主体,而这些子面域可以有自己的属性。创建子面域有助于优化设计并提高能量分析的准确性。可以为子面域指定材质,或者将其轮廓拉伸为实心空心形状以修改表面的地形。

样例

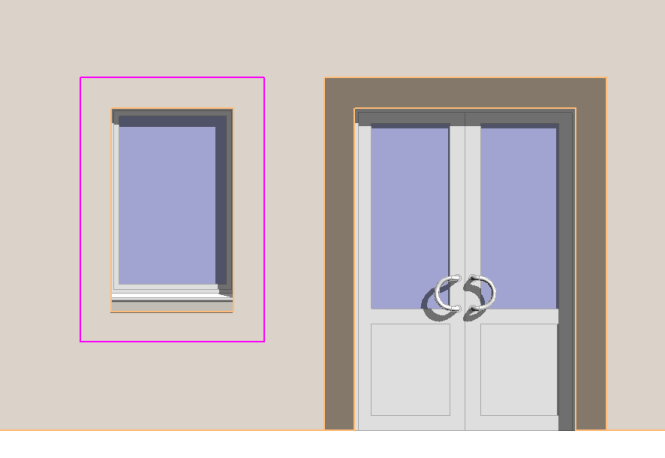

填色前具有拆分面(窗周围)的墙

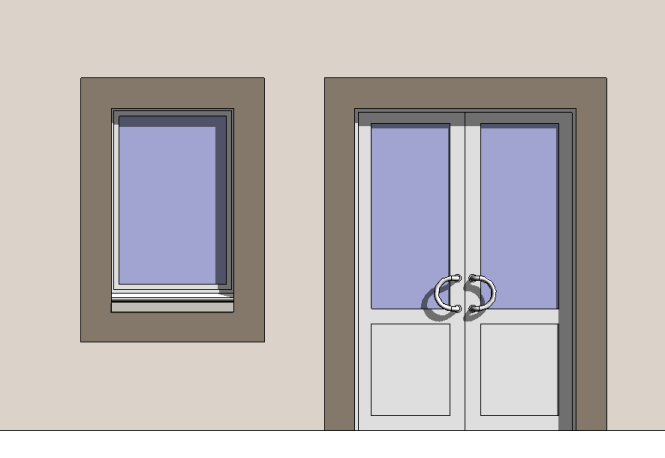

填色后具有拆分面(窗周围)的墙

要拆分面,请执行下列操作:

  1. 单击“修改”选项卡 “几何图形”面板 (拆分面)。
    注: 在概念设计环境中,可以在选项栏上选择 UV 网格的“投影类型”。从下拉列表中选择“自上而下”、“与标高平行”或“跟随表面 UV”。投影类型将按照指定要求对齐子面域 UV 网格。

    投影类型示例

    • 自上而下

      “自上而下”适用于绘制天窗。

    • 与标高平行

      “平行于标高”适用于绘制窗。

    • 跟随表面 UV
  2. 将光标放在图元面上使其高亮显示。可能需要按 Tab 键来选择所需的面。
  3. 单击以选择该面。
  4. 绘制要拆分的面区域。
    注: 必须在面内的闭合环中或端点位于面边界的开放环中进行绘制。

    样例

    在以下示例中,已拆分窗周围的墙,从而可以将墙填色为与门周围的边界匹配的颜色。

  5. 单击 (完成编辑模式)。
提示: 可以拆分柱的表面,但是如果计划在项目中使用多个拆分面的柱实例,则在族编辑器中创建并拆分柱。
