按草图创建楼梯时,将自动添加栏杆扶手。 创建楼梯栏杆扶手后,可以随时对其进行修改。
如果处于平面视图中,则使用 Tab 键可能有助于选择栏杆扶手。

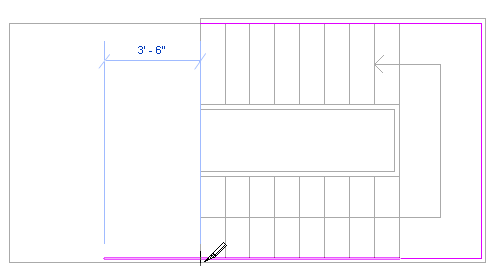

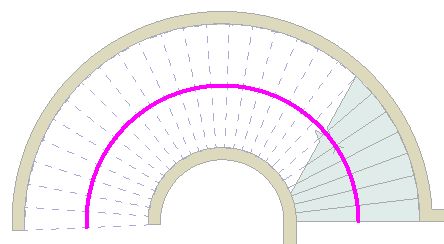

栏杆扶手线已选定,如下所示。
由于正处于草图模式,因此可以修改所选线的形状以符合设计要求。 栏杆扶手线可由连接直线和弧段组成,但无法形成闭合环。 通过拖曳蓝色控制柄可以调整线的尺寸。 请参见控制柄和造型操纵柄和拆分图元。 可以将栏杆扶手线移动到新位置,如楼梯中央。 无法在同一个草图任务中绘制多个栏杆扶手。 对于所绘制的每个栏杆扶手,必须首先完成草图,然后才能绘制另一个栏杆扶手。

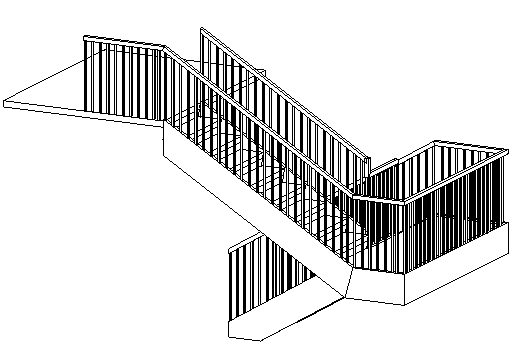

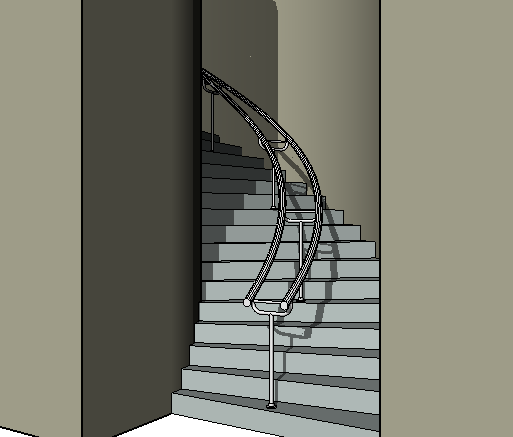

具有中央栏杆扶手的已修改楼梯
