通过绘制梯段创建楼梯

在创建楼梯(按草图)时,绘制梯段是最简单的方法。 绘制梯段时,将自动生成边界和踢面。

完成绘制后,将自动应用栏杆扶手。 “梯段”工具会将楼梯设计限制为直梯段、带平台的直梯段和螺旋楼梯。 要了解设计楼梯时的更多控制,请通过绘制边界线和踢面线绘制梯段。

修改一段楼梯的步骤

  1. 打开平面视图或三维视图。
  2. 单击“建筑”选项卡 “楼梯坡道”面板 “楼梯”下拉列表 (楼梯(按草图))。
  3. 单击“修改 | 创建楼梯草图”选项卡 “绘制”面板 (梯段)。

    默认情况下,“线”工具 处于选中状态。 如果需要,请在“绘制”面板上选择其他工具。

  4. 单击以开始绘制梯段。

    在左侧单击起点

  5. 单击以结束绘制梯段。

    在右侧单击终点

  6. (可选)指定楼梯的栏杆扶手类型。 请参见按草图为新楼梯指定栏杆扶手
  7. 单击 (完成编辑模式)。
  8. 三维视图中带有默认栏杆扶手和栏杆的已完成楼梯

创建带平台的楼梯

  1. 单击“建筑”选项卡 “楼梯坡道”面板 “楼梯”下拉列表 (楼梯(按草图))。
  2. 单击“修改 | 创建楼梯草图”选项卡 “绘制”面板 (梯段)。

    默认情况下,“线”工具 处于选中状态。 如果需要,请在“绘制”面板上选择其他工具。

  3. 单击以开始绘制梯段。
  4. 在达到所需的踢面数后,单击以定位平台。
  5. 沿延伸线拖曳光标,然后单击以开始绘制剩下的踢面。
  6. 单击以完成剩下的踢面。
  7. 单击 (完成编辑模式)。
  8. 示例

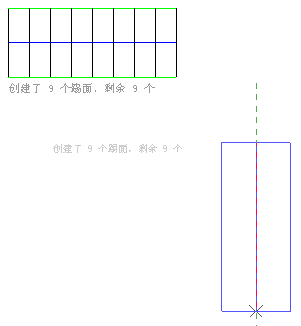

    第一梯段已创建 9 个踢面,还剩 9 个踢面未创建

    垂直于原始梯段的附加梯段

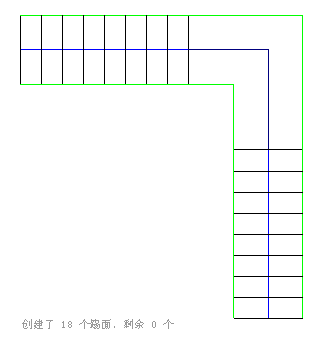

    带有自动创建的楼梯平台的已完成草图

修改一段楼梯

    可以使用一种绘制工具修改已经绘制的楼梯迹线。

  1. 选择楼梯。
  2. 单击“修改 | 楼梯”选项卡 “模式”面板 (编辑草图)。
  3. 单击“修改 | 楼梯 > 编辑草图”选项卡 “绘制”面板,选择适当的绘制工具进行修改。
  4. 示例

    在下图中,平台草图已使用“起点-终点-半径弧”绘制工具进行了修改。

    修改一段楼梯

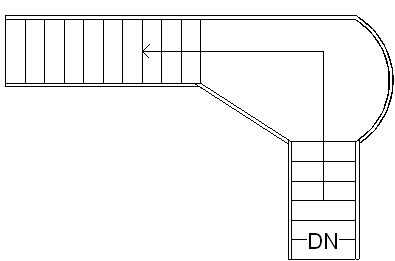

    修改平台后完成的草图

    此外,还可以通过在“属性”选项板上修改楼梯实例属性来修改绘制的楼梯。 要访问类型属性,请单击“属性”选项板上的 (编辑类型)。
