绘制梁

使用“梁”工具绘制梁的各个实例。

  1. 单击“结构”选项卡 “结构”面板 (梁)。
  2. 在选项栏上:
    • 指定放置平面(如果需要工作平面,而不是当前标高)。
    • 指定梁的结构用途。
    • 选择“三维捕捉”来捕捉任何视图中的其他结构图元。 您可在当前工作平面之外绘制梁。 例如,在启用了三维捕捉之后,不论高程如何,屋顶梁都将捕捉到柱的顶部。
    • 选择“链”以依次连续放置梁。 在放置梁时的第二次单击将作为下一个梁的起点。 按 Esc 键完成链式放置梁。
  3. 在绘图区域中单击起点和终点以绘制梁。 当您绘制梁时,光标将捕捉到其他结构图元(例如柱的质心或墙的中心线)。 状态栏将显示光标的捕捉位置。

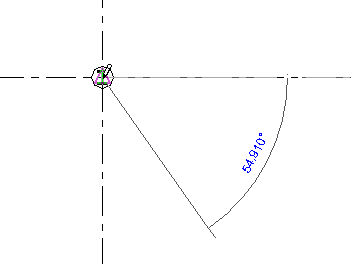

    若要在绘制时指定梁的精确长度,在起点处单击,然后按其延伸的方向移动光标。 开始键入所需长度,然后按 Enter 键以放置梁。
