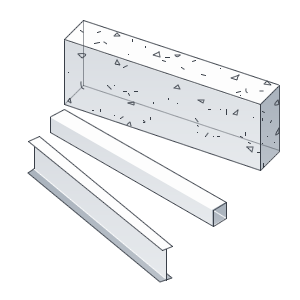

梁
使用梁工具将承重结构图元添加到建筑模型中。
“结构”选项卡
“结构”面板
(梁)
本节内容
关于梁的结构用途
梁的“结构用途”属性通常是根据支撑梁的结构图元自动确定的。 但是,可以在放置梁之前或者在放置梁之后,修改结构用途。
关于放置梁
比较好的做法是先添加轴网和柱,然后再创建梁。
绘制梁
使用“梁”工具绘制梁的各个实例。
使用轴网工具放置梁
使用“轴网”工具选择轴线,以便将梁自动放置在其他结构图元(例如柱、结构墙和其他梁)之间。
绘制弯曲梁
在平面视图或立面视图中绘制弯曲梁。
梁修改
可以使用常用的图元编辑工具来对齐、移动、复制和调整梁。
关于梁操纵柄
梁操纵柄也是梁的附着点。 梁操纵柄显示为实心小圆,指示在何处将所选梁的端点附着到柱或墙。
显示弯矩符号
指定梁以显示弯矩框架符号或悬臂连接符号。
放置多个框架标记和高程点
将多个梁标记、注释和高程点放置在当前视图和链接模型中的选定梁或所有梁上。
升级钢梁和支撑族
用
Autodesk Revit
2014 之前的版本创建的项目需要手动升级钢梁族以完全删除原有的参数和行为。
梁实例属性
修改梁实例属性以修改标高偏移、几何图形对正、阶段化数据等。
梁分析属性
修改梁的分析属性以使其适应结构分析工具和过程。
梁类型属性
修改梁类型属性来更改法兰宽度、腹杆厚度、标识数据和其他属性。
