指定平面视图中结构柱族的显示属性

可使用在族的平面视图中指定的剖切面,在平面视图中显示结构柱。

  1. 打开柱族或创建新柱族。
  2. 单击“创建”选项卡 “属性”面板 (族类别和族参数)。
  3. 在“族类别和族参数”对话框中的“族参数”下,选择或清除“在平面视图中显示族的预剪切”参数。
    如果您希望柱显示在平面视图中... 操作
    根据项目平面视图的剖切面 清除该参数。
    保持一致,不管项目平面视图的剖切面如何 选择该参数。 柱将使用在族编辑器平面视图中指定的剖切面进行显示。
  4. 单击“确定”。
  5. 保存柱族。

    在将柱族载入到项目中后,柱将根据在族编辑器中指定的参数设置进行显示。

样例

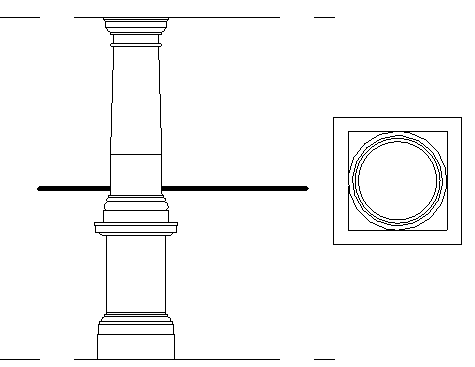

下图显示在未选中“在平面视图中显示族的预剪切”的情况下载入到项目中的柱族。 添加水平线以表示平面视图的剖切面。

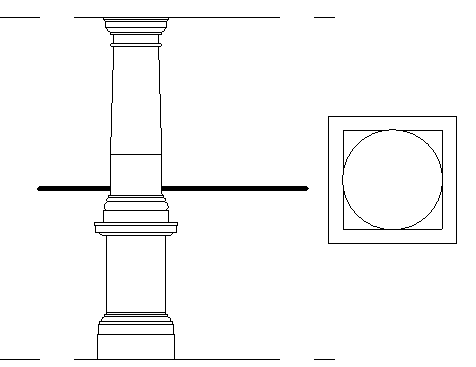

在下图中,柱族已在选中“在平面视图中显示族的预剪切”的情况下保存。 该族已载入到项目中,且添加了一条水平线用于标记平面视图的剖切面。 请注意,项目平面视图的剖切面对于柱的显示没有影响。

Revit Structure

样例

下图显示了带有托臂的柱族,说明“在平面视图中显示族的预剪切”处于启用状态(左侧)和禁用状态(右侧)时的效果。 请注意,项目平面视图的剖切面对于柱的显示没有影响。 水平箭头标记剖面视图的右侧剖切面。
