结构柱

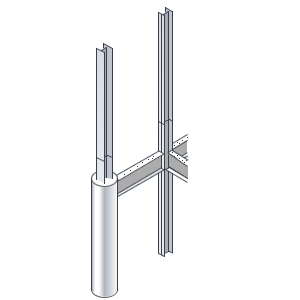

使用结构柱工具将垂直承重图元添加到建筑模型中。
“结构”选项卡
“结构”面板
(柱)
“建筑”选项卡
“构建”面板
“柱”下拉列表
(结构柱)
本节内容
关于放置结构柱
尽管结构柱与建筑柱共享许多属性,但结构柱还具有许多由它自己的配置和行业标准定义的其他属性,可提供不同的行为。
放置垂直结构柱
在平面视图和三维视图中添加柱。
关于放置倾斜结构柱
倾斜结构柱在较高的大型轮廓结构中较为常见。 斜柱建模可以帮助工程师详细构建项目并执行准确的分析计算。
放置倾斜结构柱
通过单击两次在平面视图上放置斜柱:一次用于指定柱的起点,一次用于指定柱的终点。
按轴网放置多个柱
将多个柱放置在选定轴线的交点处。
将柱锁定到轴网
可以将垂直柱的当前位置或者斜柱的顶部和底部限制在某个轴网处。 这种状态下,当移动轴网时,柱或端点会保持各自在轴网位置的定向。
将结构柱添加到建筑柱内
使用“在建筑柱处”工具将结构柱捕捉到平面视图中建筑柱的中心。
结构柱修改
您可以使用常用的图元编辑工具对齐、移动、复制和调整结构柱。 斜柱拥有唯一的参数,这些参数可影响斜柱如何在连接中与框架图元交互。
显示搭接符号或板符号
指定结构柱以显示弯矩符号、剪力符号或柱脚底板符号。
指定平面视图中结构柱族的显示属性
可使用在族的平面视图中指定的剖切面,在平面视图中显示结构柱。
结构柱族参数
访问“族类别和族参数”对话框中的结构柱族参数。
结构柱实例属性
修改结构柱实例属性来更改标高偏移、几何图形对正、阶段化数据和其他属性。
结构柱分析属性
修改结构柱的分析属性以适应结构分析工具和过程。
结构柱类型属性
修改结构柱类型属性来更改法兰宽度、腹杆厚度、标识数据和其他属性。
