将结构柱添加到建筑柱内

使用“在建筑柱处”工具将结构柱捕捉到平面视图中建筑柱的中心。

  1. 在功能区上,单击“结构柱”。

      在哪里?

    • “建筑”选项卡“构建”面板“柱”下拉列表 (结构柱)
    • “结构”选项卡“结构”面板 (柱)
  2. 从“属性”选项板上的“类型选择器”下拉列表中,选择一种柱类型。
  3. 单击“修改 | 放置结构柱”选项卡 “多个”面板 (在柱上)。
  4. 选择各个建筑柱,或者在视图中拖曳一个拾取框选择多个建筑柱,来选取多个柱。

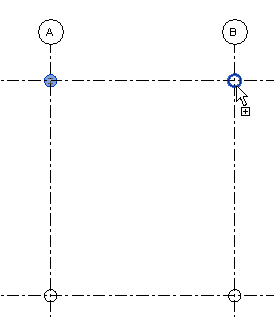

    结构柱捕捉到建筑柱的中心。

  5. 完成后,单击“修改 | 放置结构柱”>“在建筑柱处”选项卡 “多个”面板 (完成)。
