放置钢筋

将单个钢筋实例放置在有效主体的剖面视图中

将单个钢筋实例放置在有效主体的平面、立面或剖面视图中。

  1. 单击“结构”选项卡 “钢筋”面板下拉列表 “钢筋设置”。 确定钢筋形状匹配是否参照了弯钩。 在将任何钢筋放置到项目中之前,请务必指定此选项,因为在以后的设计过程中将无法更改。 完成后,请关闭对话框。
  2. 创建一个视图,用于剪切要加强的图元。
  3. 单击“结构”选项卡 “钢筋”面板 (钢筋)。
    注: 选中有效钢筋主体图元时,在其“上下文选项卡”中也可以找到该工具。
  4. 在“属性”选项板顶部的“类型选择器”中,选择所需的钢筋类型。
  5. (可选) 如有必要,请单击“修改 | 放置钢筋”选项卡 “族”面板 (载入形状)以载入其他钢筋形状。
  6. 在选项栏上的“钢筋形状选择器”或“钢筋形状浏览器”中,选择所需的钢筋形状。
  7. 选择放置平面。 在“修改 | 放置钢筋”选项卡 “放置平面”面板中,单击以下放置平面之一:
    • 当前工作平面
    • 近保护层参照
    • 远保护层参照

    此平面定义主体上钢筋的放置位置。

    注: “放置平面”工具目前仅适用于 Revit 2015 R2 版软件的 Autodesk Maintenance Subscription 和 Desktop Subscription 客户。
  8. 选择放置方向或透视。

    平面钢筋

      在“修改 | 放置钢筋”选项卡 “放置方向”面板中,单击以下放置方向之一:

    • (平行于工作平面)
    • (平行于保护层)
    • (垂直于保护层)
    • 方向定义了在放置到主体中时的钢筋对齐方向。

    多平面钢筋

      在“修改 | 放置钢筋”选项卡 “放置透视”面板中,单击以下放置透视之一:

    • (俯视)
    • (仰视)
    • (前视)
    • (后视)
    • (右视)
    • (左视)
    • 透视定义了多平面钢筋族的哪一侧平行于工作平面。

  9. 如果将标准样式钢筋放在与镫筋/箍筋样式钢筋相邻的位置,则标准钢筋将沿着镫筋/箍筋钢筋的边缘进行捕捉。 这包括镫筋/箍筋钢筋的直边及圆角和弯钩。
  10. 单击以将钢筋放置到主体中。 如有必要,在放置时按空格键,以便在保护层参照中旋转钢筋形状的方向。 放置后,可以通过选择钢筋,然后类似地使用空格键来切换方向。

    钢筋长度默认为主体图元的长度,或者保护层参照限制条件内的其他主体图元的长度。 要编辑长度,请在平面或立面视图中选择钢筋实例,并根据需要修订端点。

  11. (可选)可以将各种预定义的弯钩应用于钢筋形状的端点。

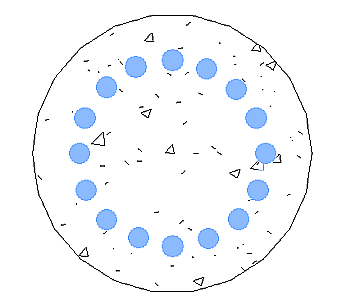

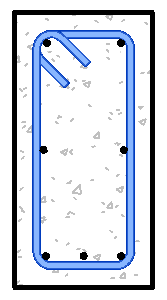

  12. 柱中放置的垂直钢筋 梁中的钢筋
    注: 要更改钢筋形状的主体,请选择钢筋形状,然后单击“修改 | 结构钢筋”选项卡 “主体”面板 (拾取新主体)。 然后选择新的钢筋主体。
