放置垂直结构柱

在平面视图和三维视图中添加柱。

在此输入任务的上下文（可选）。

1. 在功能区上，单击 （结构柱）。

   在哪里？

   • “结构”选项卡“结构”面板（柱）
   • “建筑”选项卡“构建”面板“柱”下拉列表（结构柱）
2. 从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。
3. 在选项栏上指定下列内容：
   • 放置后旋转。 选择此选项可以在放置柱后立即将其旋转。
   • 标高。 （仅限三维视图）为柱的底部选择标高。 在平面视图中，该视图的标高即为柱的底部标高。
   • 深度。 此设置从柱的底部向下绘制。 要从柱的底部向上绘制，请选择“高度”。
   • 标高/未连接。 选择柱的顶部标高；或者选择“未连接”，然后指定柱的高度。
4. 单击以放置柱。

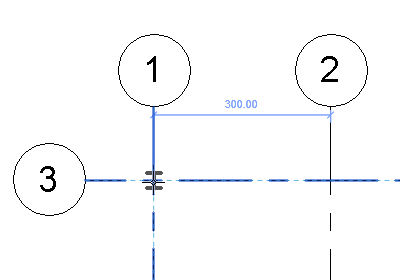

   柱捕捉到现有几何图形。 柱放置在轴网交点时，两组网格线将亮显。



   放置柱时，使用空格键更改柱的方向。 每次按空格键时，柱将发生旋转，以便与选定位置的相交轴网对齐。 在不存在任何轴网的情况下，按空格键时会使柱旋转 90 度。
