使用轴网工具放置梁

使用“轴网”工具选择轴线,以便将梁自动放置在其他结构图元(例如柱、结构墙和其他梁)之间。

例如,在轴线上可能会有两个结构柱。 也可在柱和结构墙之间添加梁。

  1. 单击“结构”选项卡 “结构”面板 (梁)。
  2. 单击“修改 | 放置梁”选项卡“多个”面板 (在轴网上)。

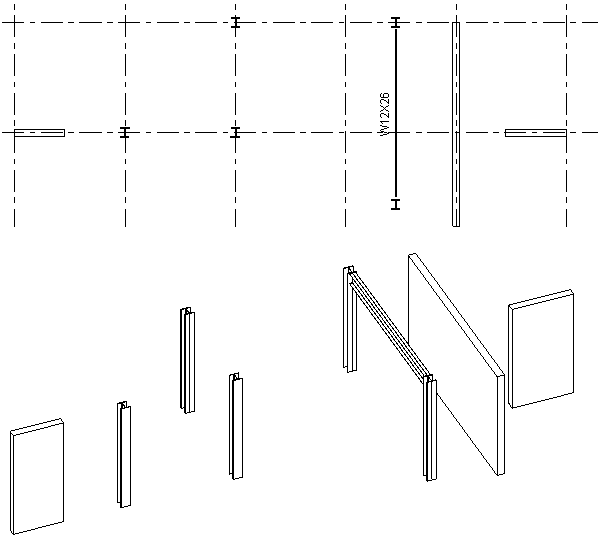

    在下面的图像中,可看到平面视图和三维视图中有多样混合柱、梁和结构墙。 在这种情况下,可使用“轴网”工具自动添加大多数梁。

  3. 选择要沿其放置梁的轴线。

    按住 Ctrl 键可选择多个轴网。

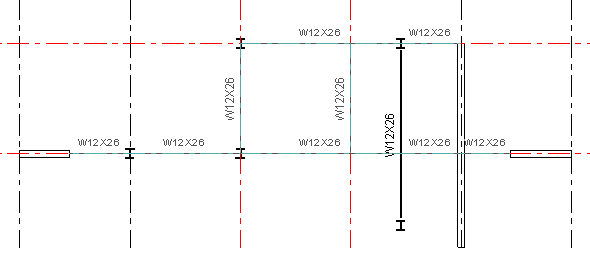

    在如下所示的图像中,已经自动选择轴网,梁已经自动添加到所有柱、墙和梁之间。

  4. 单击“修改 | 放置梁”>“在轴线上”“多个”面板 (完成)。
    提示: 也可以拖曳拾取框来选取多条轴线。

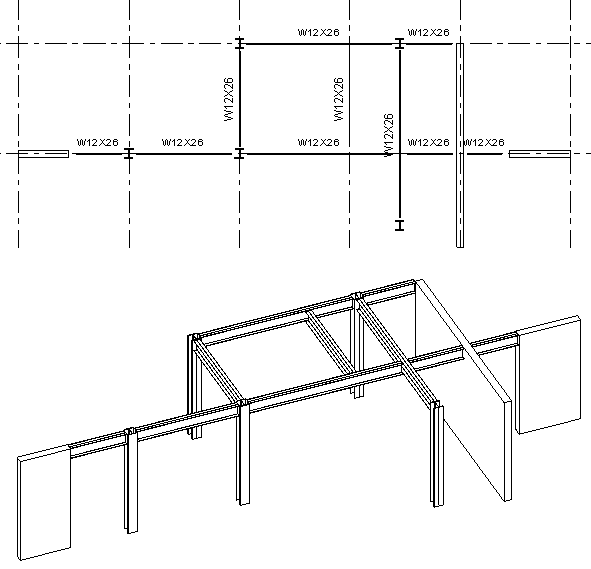

    在下面的图像中,请注意梁是如何添加到所有柱、墙和其他支撑梁之间的。 以前存在的梁未被垂直于它的梁截断。
